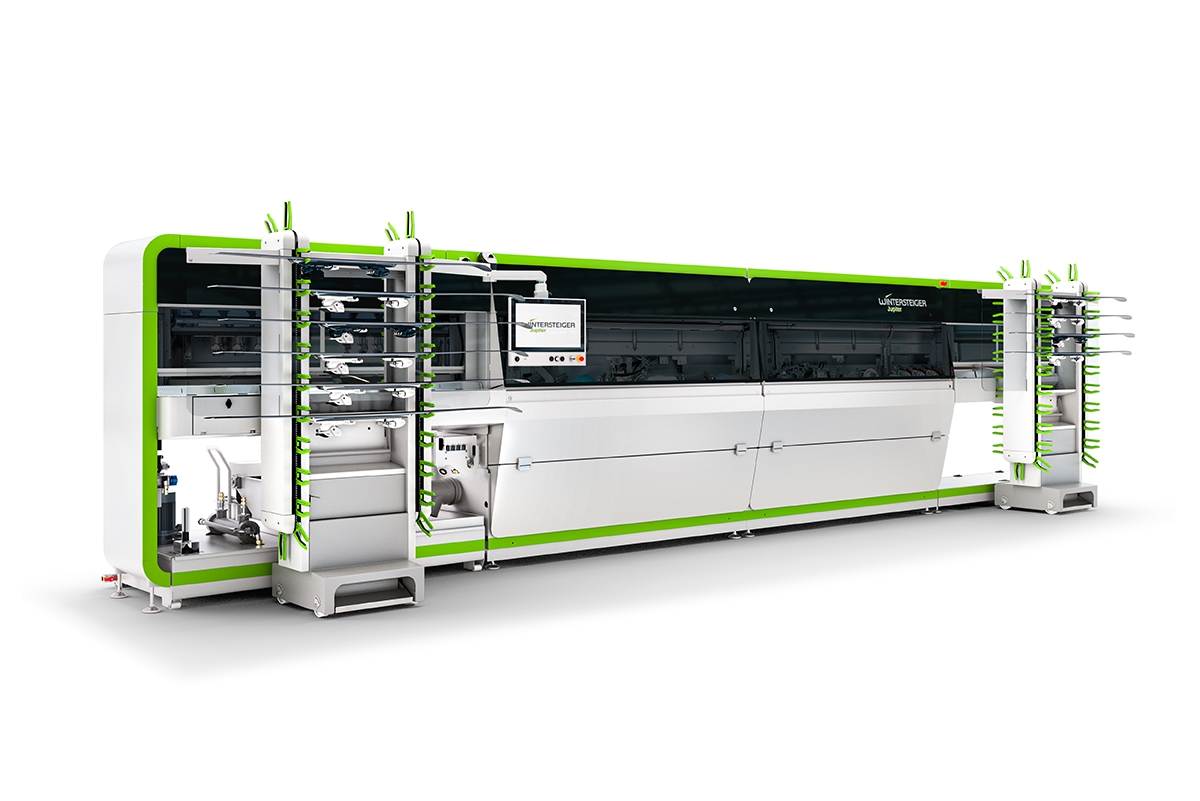

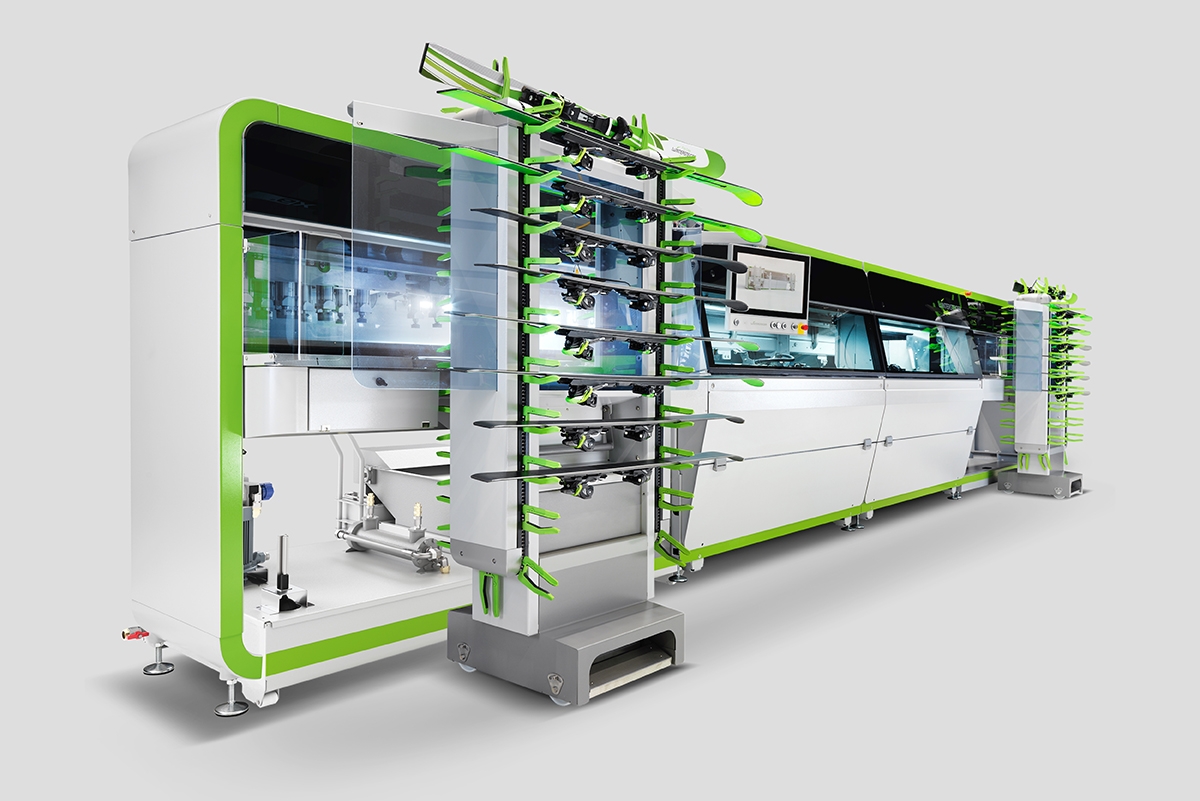

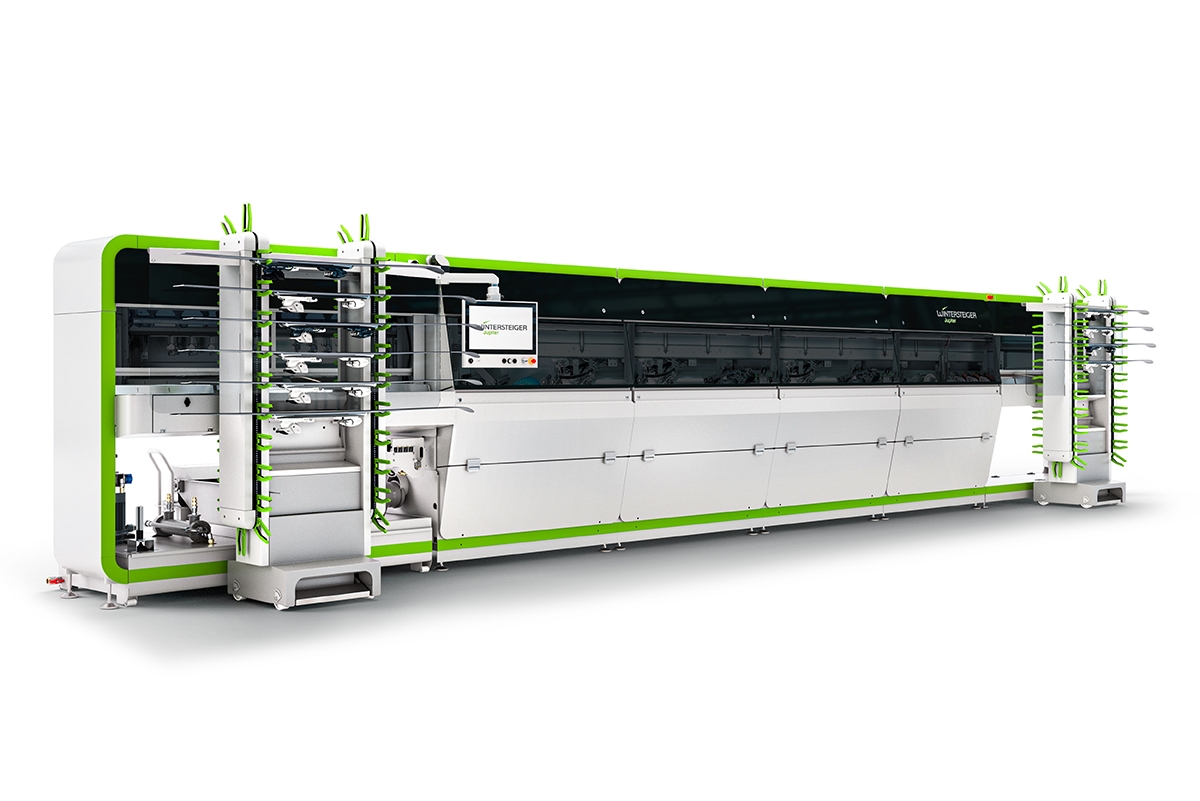

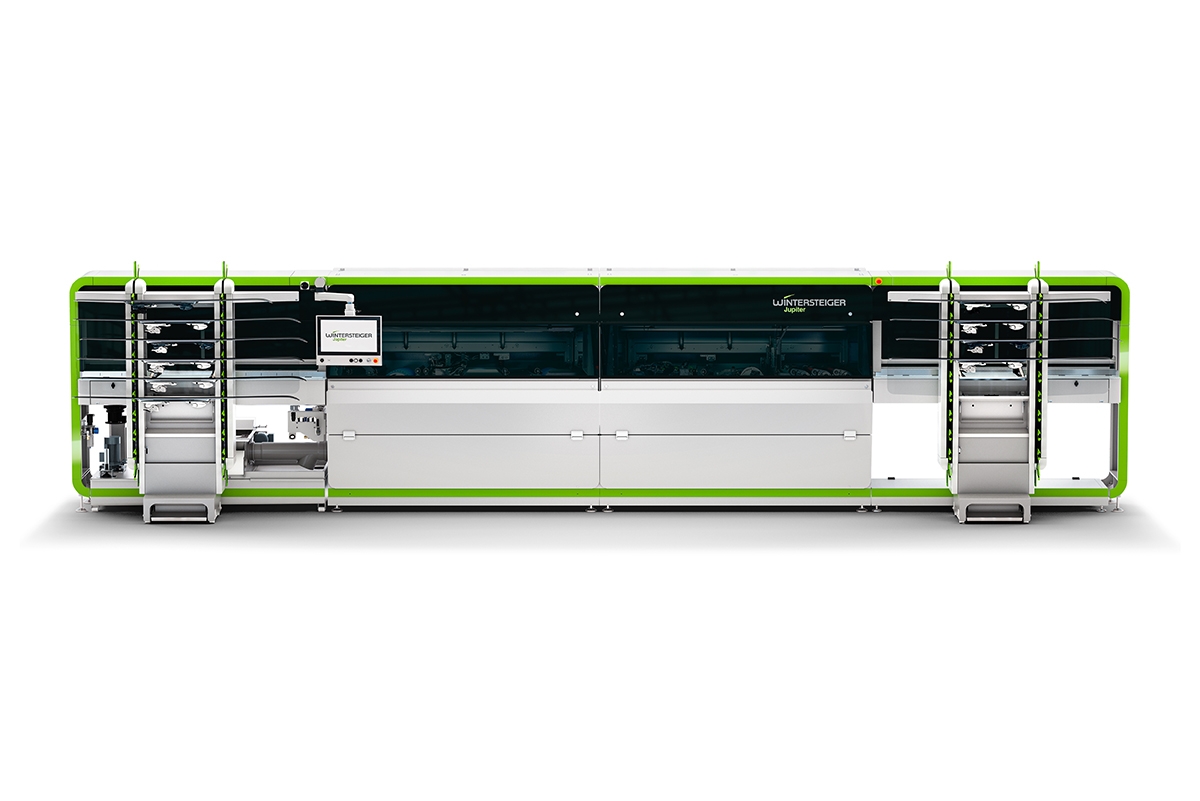

Jupiter

Nový král ve světě ski servisu

Jupiter

Individualita a automatizace - konečně je to možné!

Každý ski servis má jiné preference, pokud jde o efektivitu nebo kvalitu, což často vede k zaměření se na konkrétní technické  prvky. Jupiter uspokojí každé přání konceptem stroje, který nabízí maximální flexibilitu a zajišťuje, že vaše očekávání budou splněna pokaždé - bez kompromisů!

5 procesních modulů

  • Téměř neomezené možnosti kombinací
  • Inovace: Trim Cut pro automatické odstranění sidewallu
  • Kapacita až 70+ párů lyží za hodinu - kombinace až 8 procesních modulů
brusný pás Trim Cut brusný kámen keramické disky leštění / polish voskování

* Počet a pořadí procesních modulů lze libovolně kombinovat

3 úrovně výbavy

Universal Performance Race (3D)
  • Pro středně velké servisy
  • Pro velké servisy s nejvyššími nároky
  • Pro nejvyšší požadavky na přesnost a kvalitu
  • Kapacita 10 000 párů lyží ročně a
    více a  vysokým standardem kvality

  •  Vysoký výkon a vynikající spolehivost
  •  Umožňuje brousit delší lyže
  • Univerzální použití pro půjčovnu i zákaznický servis
  • Další upgrady pro ještě lepší výkon
  • Maximální flexibilita zejména ve vytváření individuálních programů
  • Různé možnosti a upgrady

  • Další volitelné možnosti zejména pro racing

Highlights

V-Edge®

Technologie proměnlivého úhlování boční a spodní hrany

Doposud nejlepší technologii tuningu hran keramickými kotouči se dostálo dalšímu zdokonalení. Hrana je broušena s proměnlivými úhly v oblasti špičky a paty a pod konstantním úhlem ve střední části lyže - a to jak spodní, tak i boční hrana. V-Edge pracuje se třemi výkonnostními kategoriemi, které jsou k dispozici také v Tune-Pilot. Výsledkem V-Edge je dokonalé držení hran a snadnější nástup do oblouku, a tím i maximální zážitek z lyžování. V-Edge je k dispozici pro mudul keramických disků i modul leštění.



Tune-Pilot

Tune-Pilot Tune-Pilot
pro optimální strukturu pro dokonalou hranu
S novým Tune-Pilot můžete snadno a rychle zvolit ideální strukturu bez ohledu na měnící se sněhové podmínky. Jediným stisknutím tlačítka vybíráte z předdefinovaných struktur v závislosti na typu sněhu - prašan, mokrý nebo firn. Lyže v závislosti na typu lyžaře vyžadují odlišnou přípravu hran. V Tune-Pilot jsou definovány tři různé kategorie a parametry úhlování (Comfort, Sport, Race). Stisknutím tlačítka můžete vyvolat příslušnou kategorii a stroj přesně aplikuje dokonalé úhly bez času stráveného pokusem o přeprogramování.

Trim Cut

Automatické odstranění sidewallu

S technologií Trim Cut pro automatické odstranění sidewallu dosáhla společnost WINTERSTEIGER úplné inovace! Trim Cut je integrován do prvního modulu kamene a během procesu se automaticky aktivuje. To zajišťuje maximální účinnost v následném tuningu bočních hran. Proč je ale tato příprava nutná? Vyčnívající boční stěna může negativně ovlivnit broušení boční hrany. Trim Cut eliminuje potřebu ručního odstranění bočnice. Tento proces chrání keramické kotouče a tvoří základ pro vysoce přesnou geometrii tuningu bočních hran.

Vaše výhody:

  • Úspora času díky automatickému a čistému odstranění sidewallu
  • Efektivnější využití modulu keramických disků
  • Nízké nároky na prostor díky kompaktnímu designu
  • Pro zpracování všech materiálů sidewallu
  • Automatické odstraňování otřepu s vodním chlazením

 3 varianty podavače

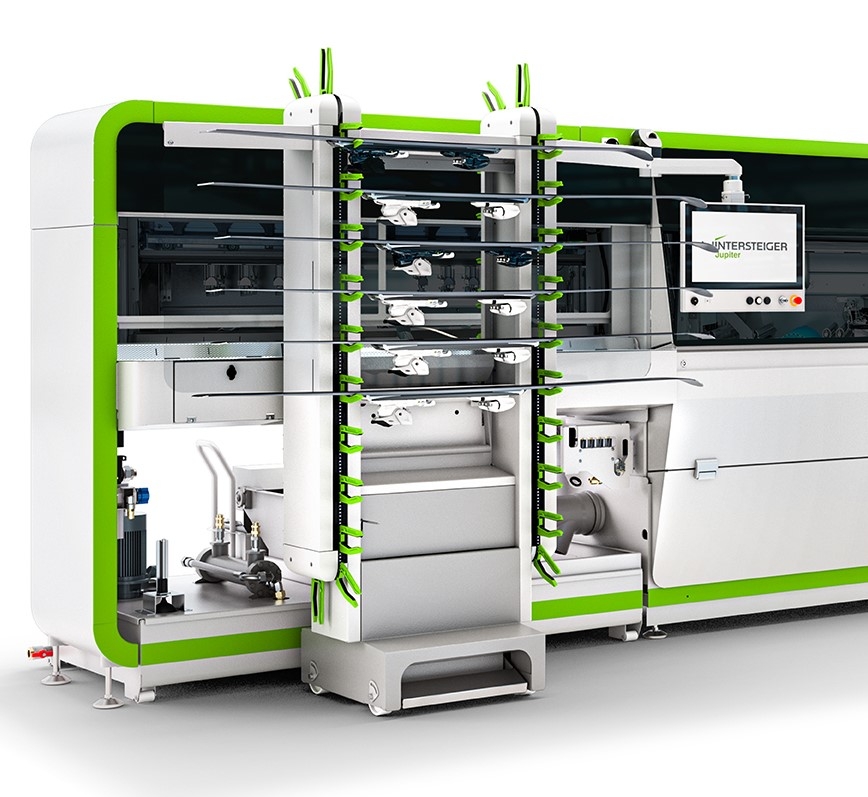

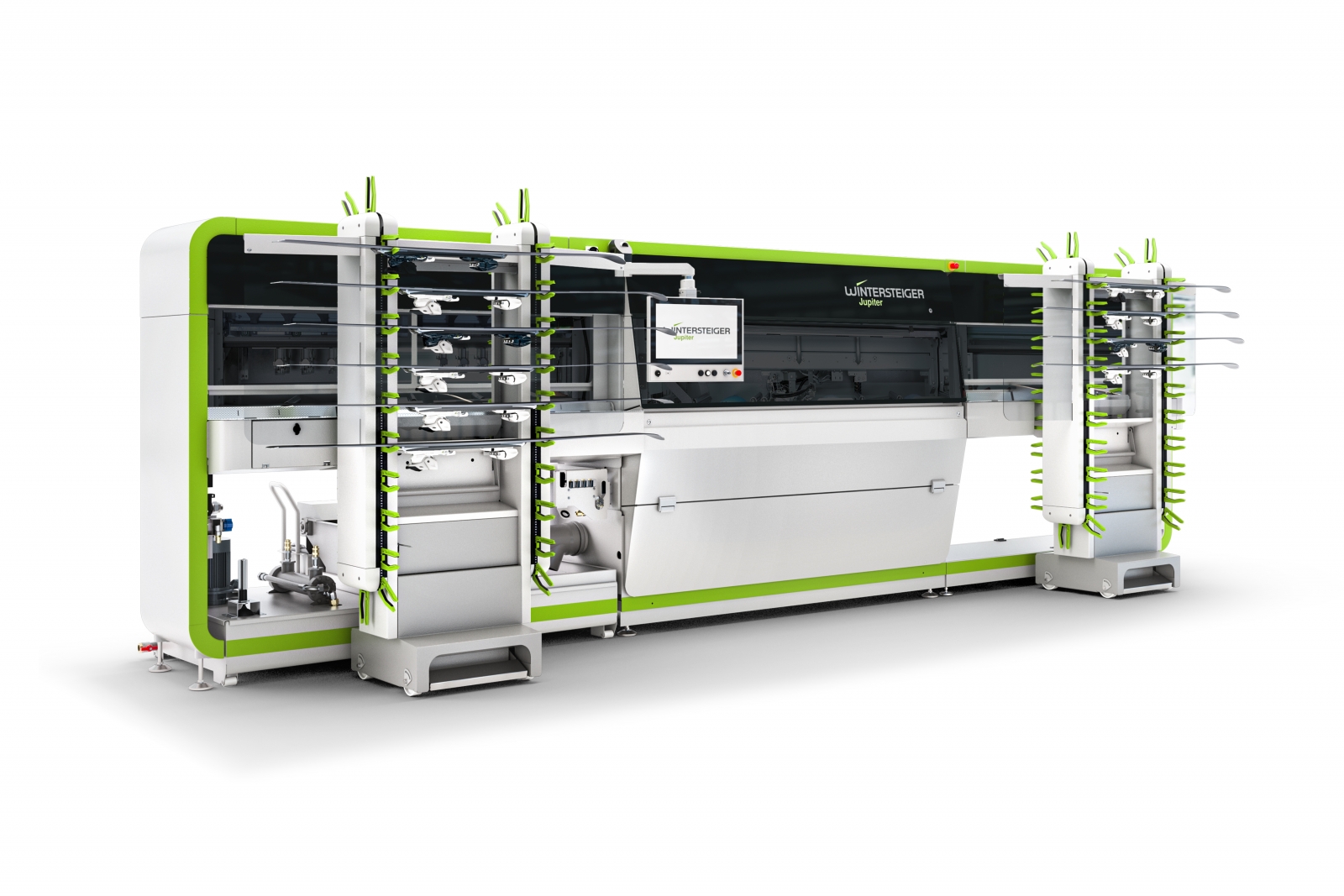

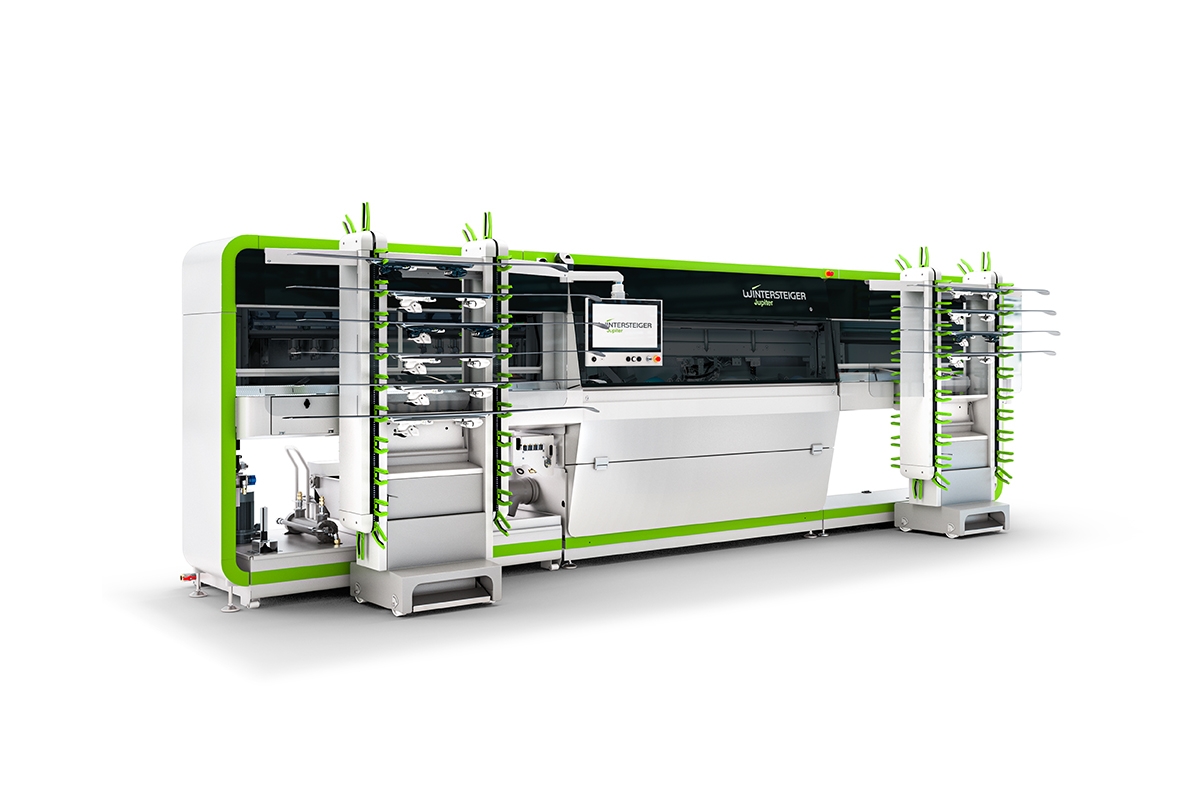

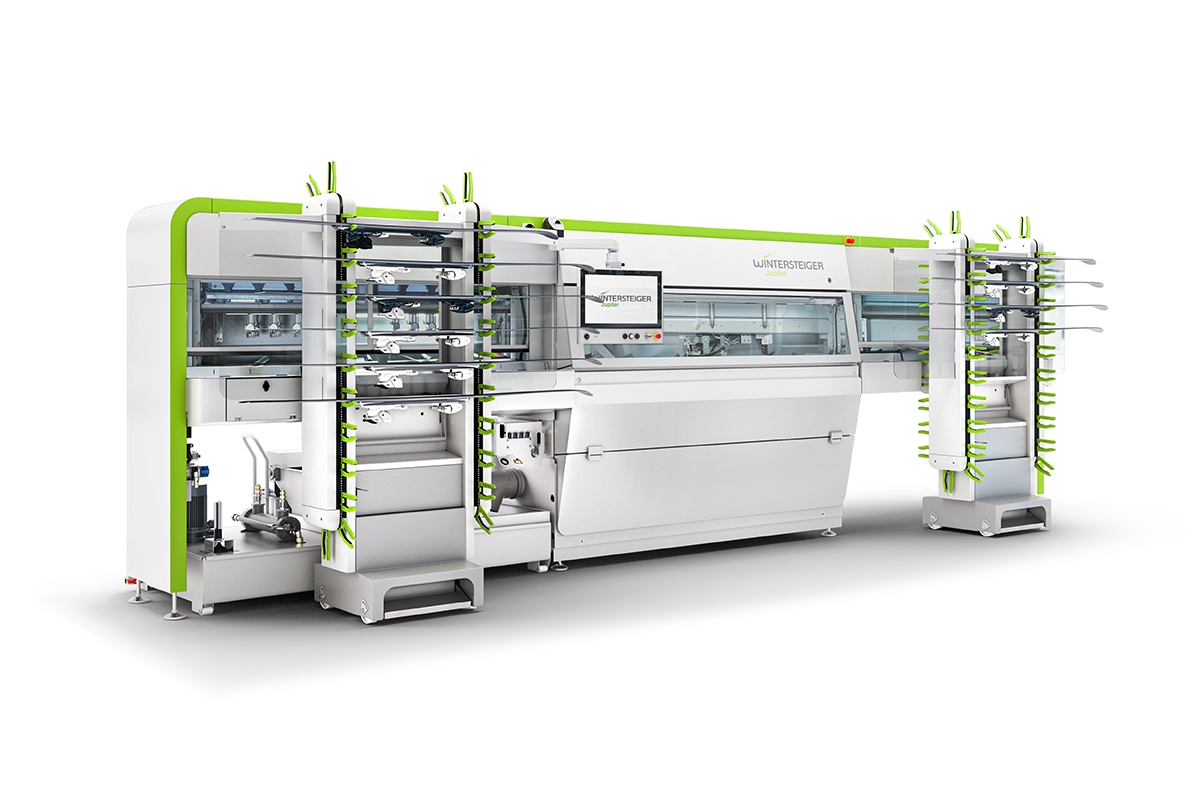

Paternoster X, nejúčinnější systém vkládání lyží na trhu

  • Originál od společnosti WINTERSTEIGER, zdokonalený v průběhu let a stále rychlejší než jakýkoli jiný systém vkládání na trhu
  • Zásobník s kapacitou 16 lyží na velmi malém prostoru
  • Obsluha má volné ruce a čas na ostatní servisní operace
  • Kontrola kvality na první pohled: skluznice směřuje směrem nahoru, takže máte okamžitě po servisu přehled o výsledku broušení




Automatické vkládání lyží L

  • Jeden pár lyží je servisován, zatímco druhý je připraven pro automatické vložení
  • Hotové lyže čekají na odběr ve spodní části podavače
  • Osvědčený pro středně velké servisy

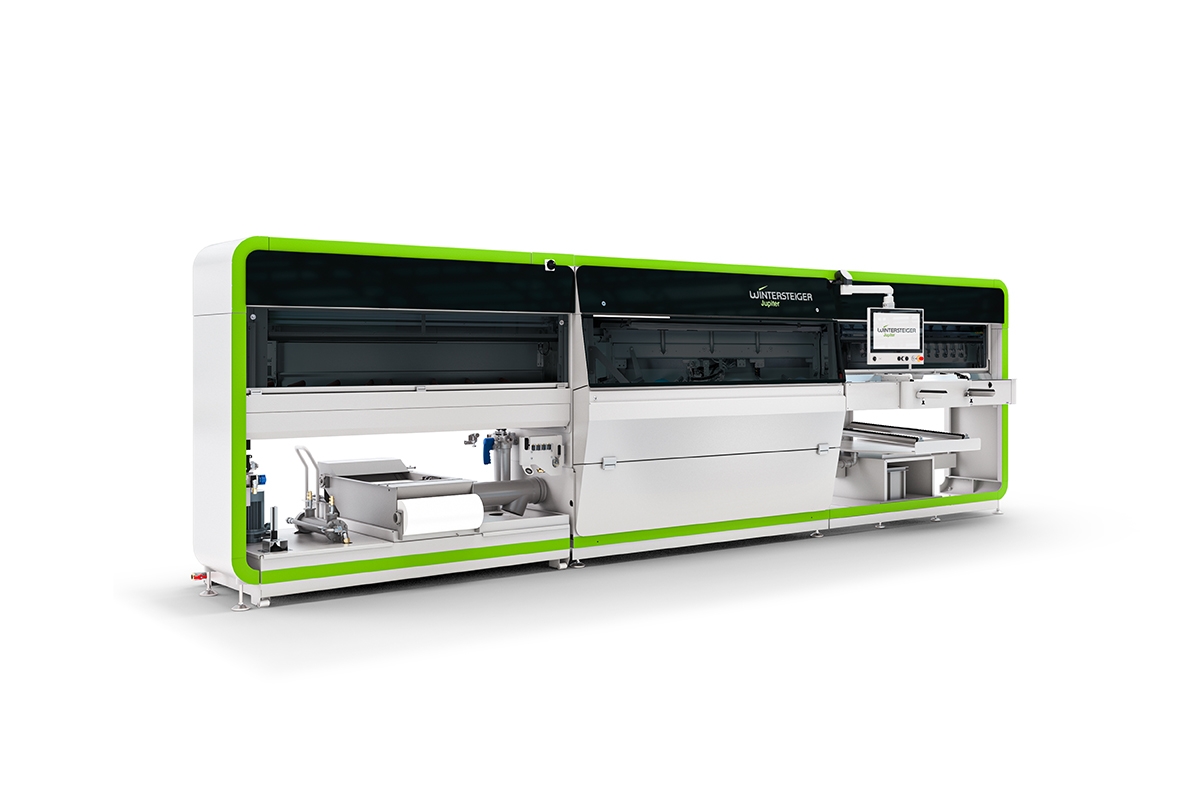

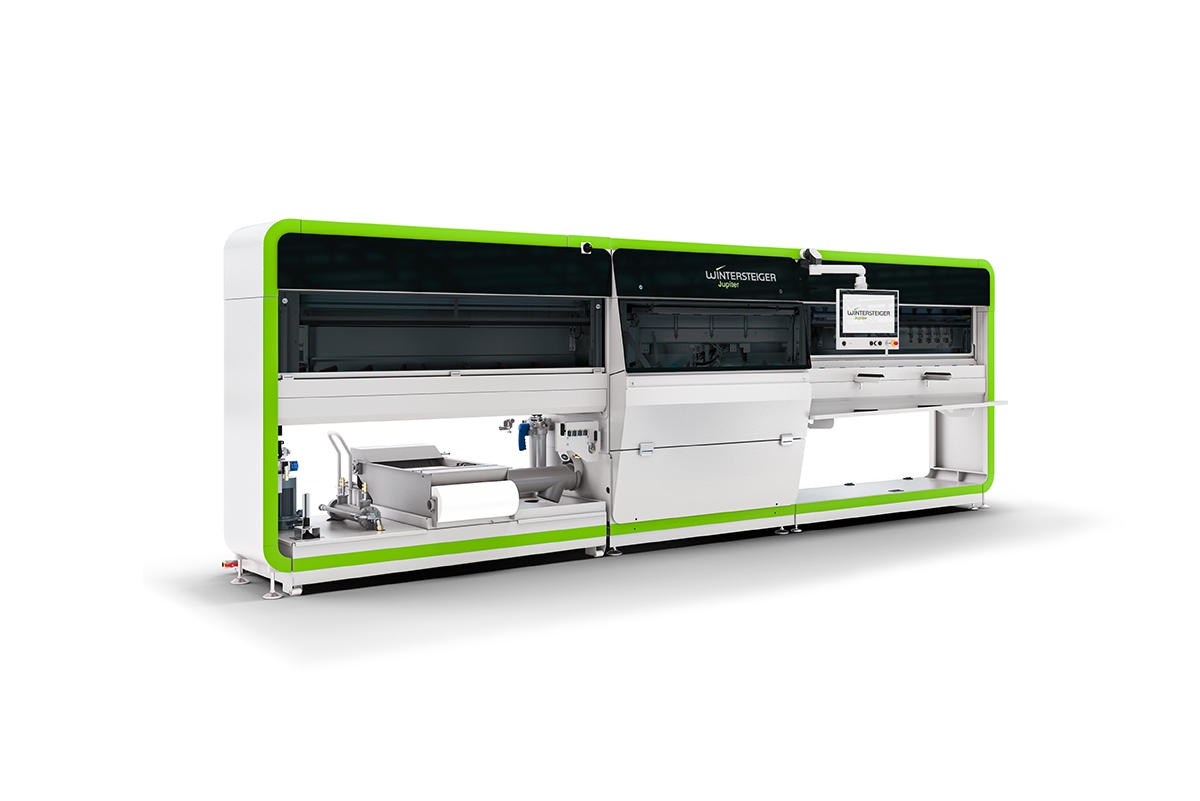

Manuální vkládání lyží M

  • Cenově dostupná základní varianta podavače
  • Vkládání v páru vede k působivé kapacitě
  • Jednoduchý a osvědčený systém

Prodloužená verze Race: všechny verze podavače jsou k dispozici také v prodloužené verzi pro závodní lyže:

  • Broušení lyží v maximální délce 240cm
  • Vkládání lyží do délky 220 cm (X a L) probíhá plně automaticky

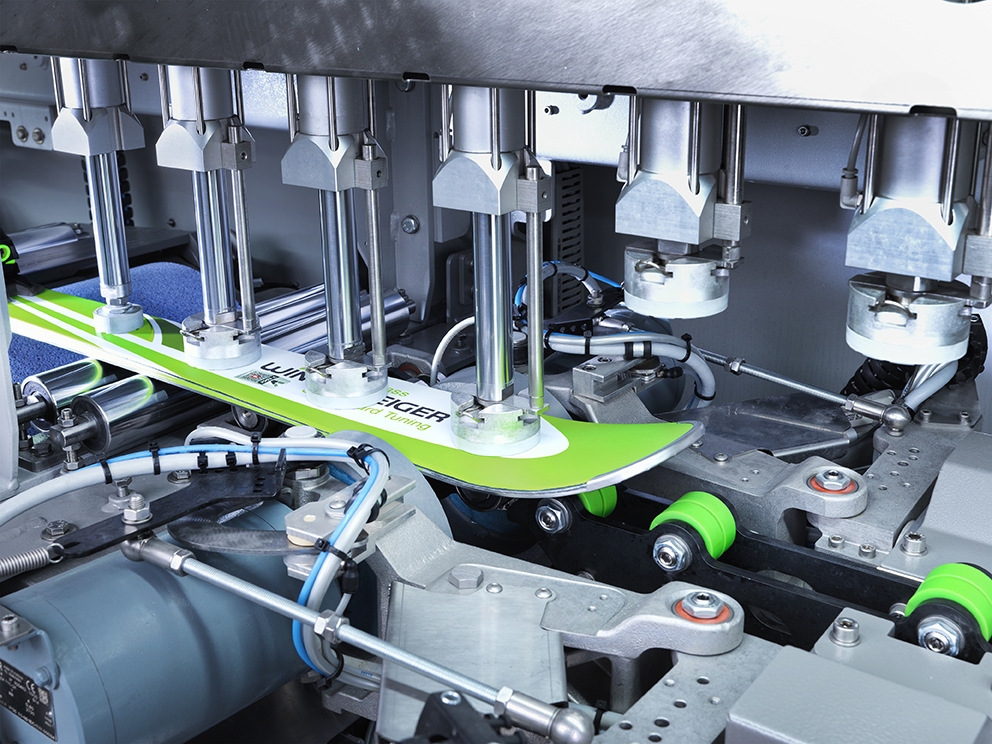

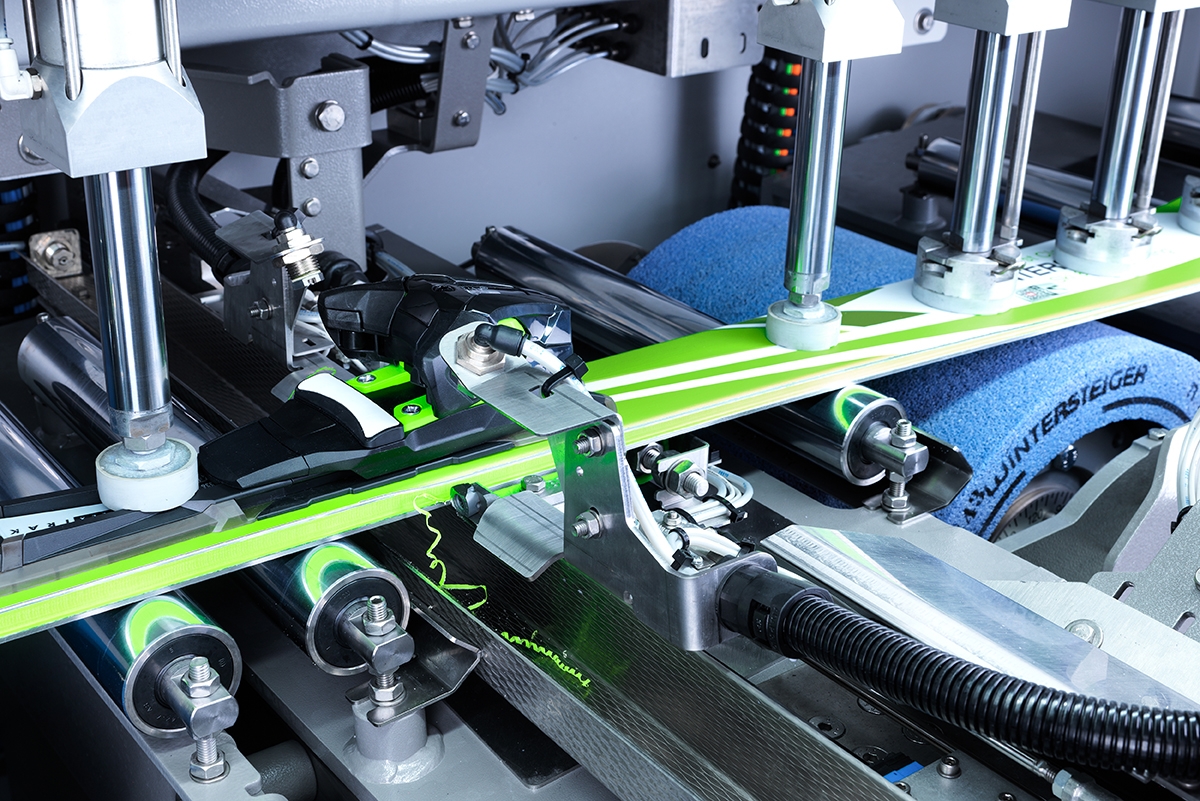

Systém posuvu bez přísavek



Vaše výhody:

  • Jupiter automaticky detekuje délku lyží nebo snowboardu a řídí postavení přítlačných pístů
  • Už žádné časově náročné třídění
  • Flexibilní přítlačné písty se snadno přizpůsobí každému povrchu lyže a zajistí rovnoměrné broušení
  • Nevyžaduje žádné dodatečné korekce obsluhou
  • V módu paralelního broušení lze předbrušovat lyže na brusném kameni v páru

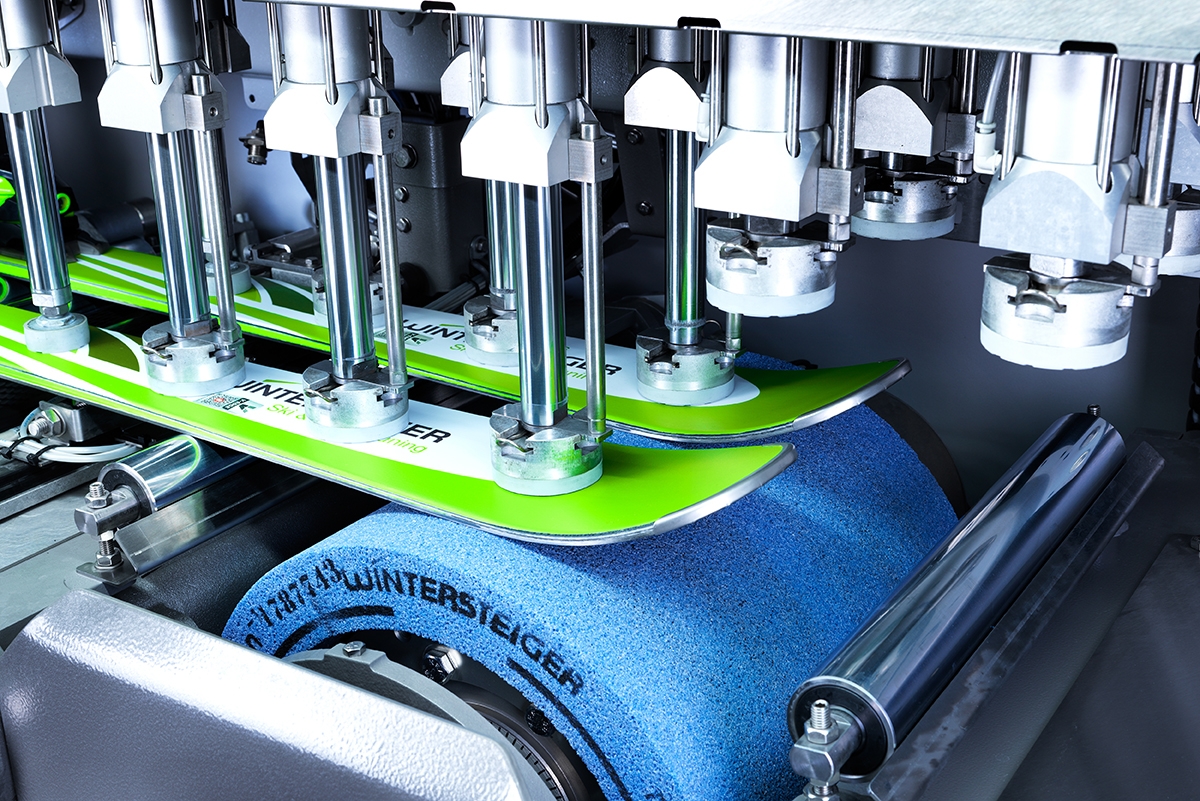

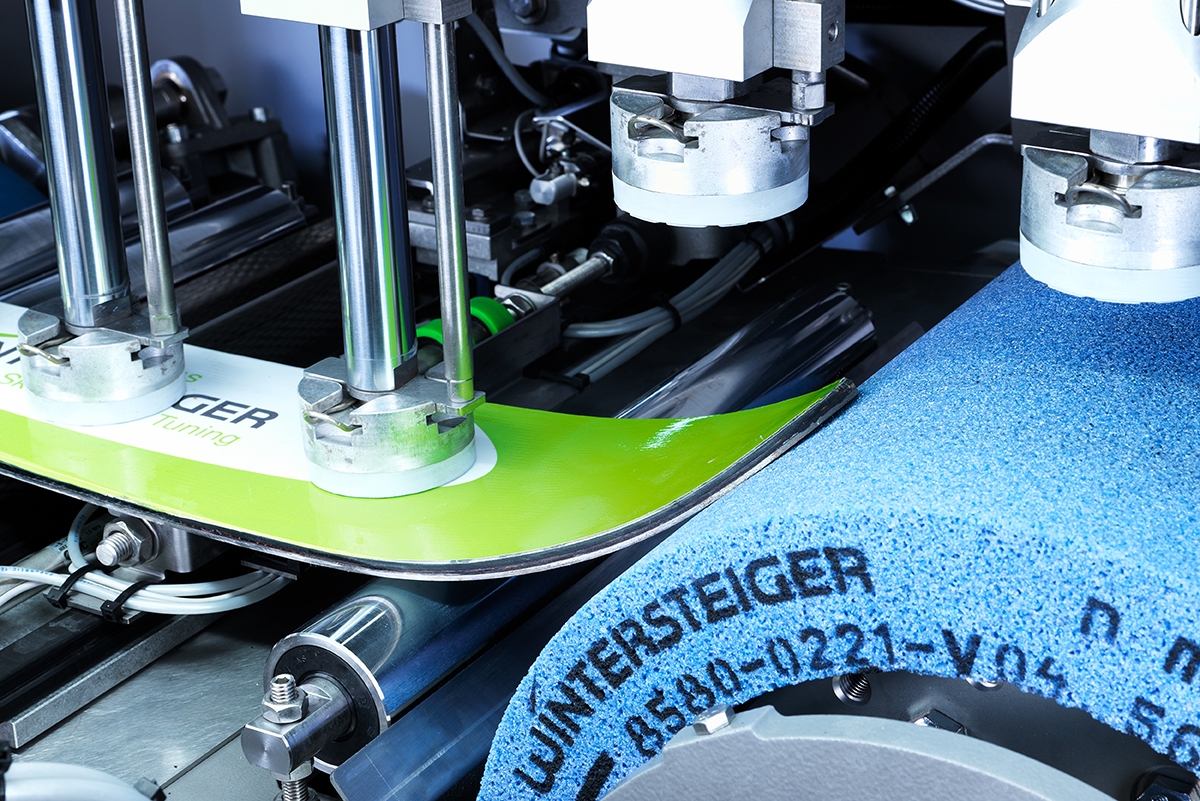

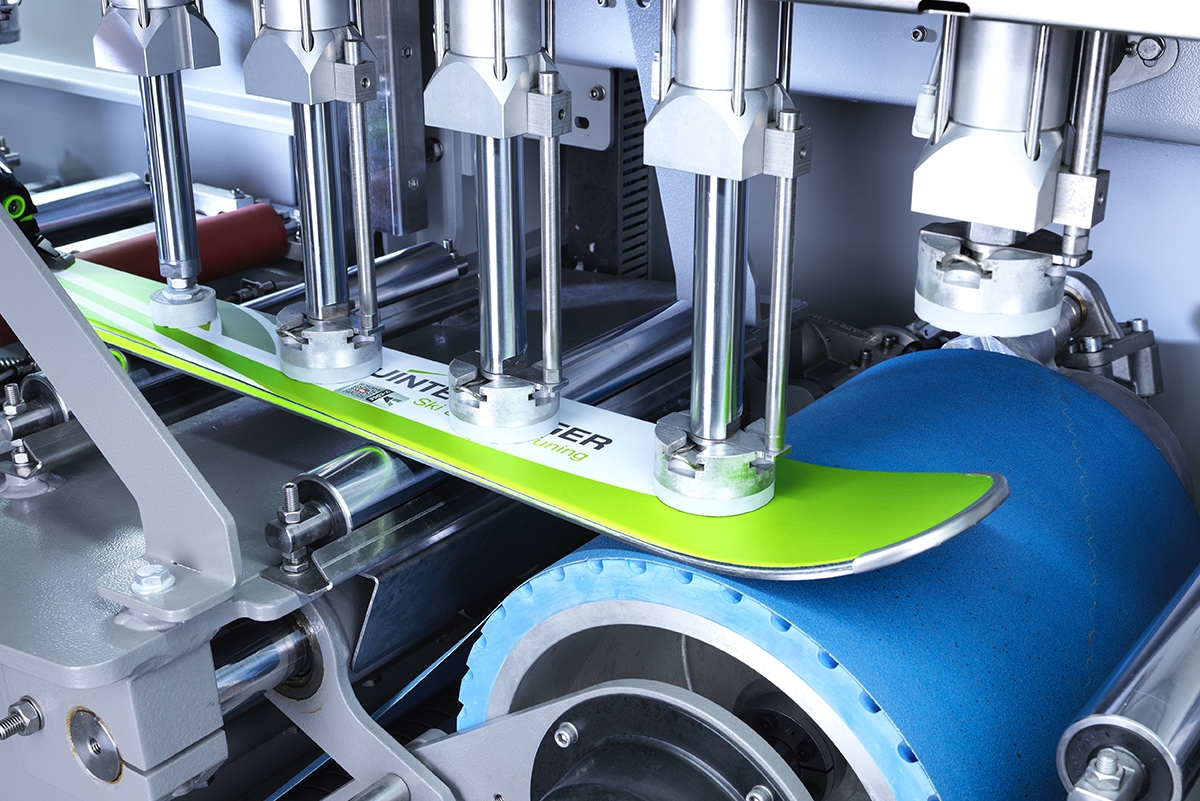

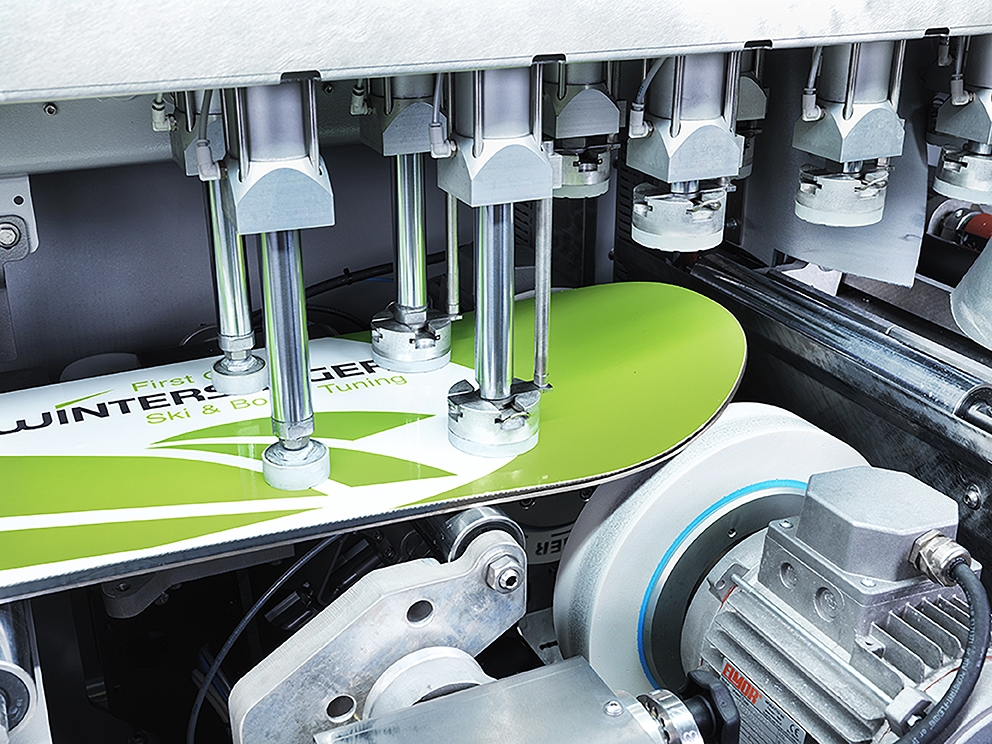

Modul brusného kamene

Šířka kamene 350 mm umožňuje zpracování všech lyží a snowboardů a je plně využita díky jedinečné a osvědčené technologii oscilace brusného kamene.  Interval jeho orovnávání a výměny se tak výrazně prodlužují, což šetří čas a peníze. Zvětšený průměr kamene na 350 mm zajišťuje konzistentnější struktury, vyšší úběr materiálu a méně cyklů orovnávání. Na brusný kámen lze aplikovat dvě různé struktury až na dvou kamenných modulech (např. pro předbrus a finální tuning). Tato funkce změny stopy/feeder change umožňuje více možností struktur, které byly dříve nedosažitelné.

Vaše výhody:

  • Oscilace kamene umožňuje prodloužené intervaly orovnávání
  • Přesné broušení až ke špičce díky zvýšenému rozsahu pohybu kamene
  • Vysoce efektivní díky módu změny stopy: předbroušení a strukturování na jednom brusném kameni (volitelně)
  • Mód paralelního broušení: obě lyže lze zpracovávat současně (volitelně)
  • Automatické krytí brusného kamene během orovnání (volitelně)
  • Performance nebo Racing balíčky znamenají téměř nekonečné možnosti struktur (volitelně)

Nové, inovativní funkce pro ještě vyšší výkon

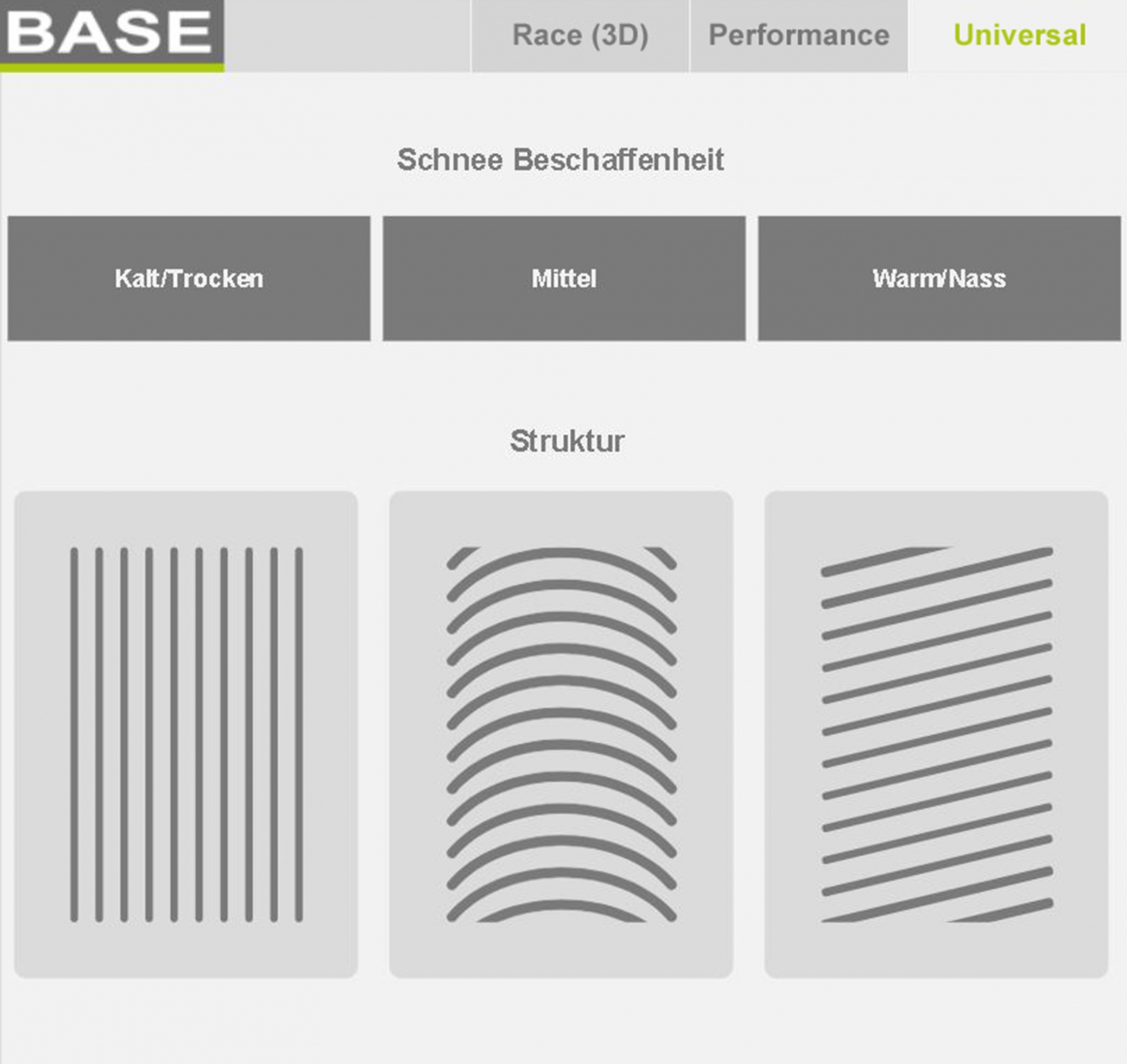

Tune-Pilot pro optimální strukturu

Snažíte se vyladit tu správnou strukturu při změně počasí a sněhových podmínek? Žádný problém s funkcí „Tune-Pilot“! Strukturu lze změnit jediným stisknutím tlačítka podle aktuálních sněhových podmínek. Vyzkoušené a otestované předdefinované parametry struktur dodají vašim zákazníkům ty nejrychlejší lyže s dokonalými kluznými vlastnostmi. Pochopitelně si můžete vytvářet své vlastní sady struktur pro sjezdové i běžecké lyže.

3 úrovně výkonu
Universal Performance Race (3D)

Osvědčené struktury jako lineární, vlnková nebo šikmá, předdefinované pro 3 kategorie sněhu

Sada rozšířených struktur, předdefinovaná pro 3 kategorie sněhu

3D struktury nejen pro závodní nadšence

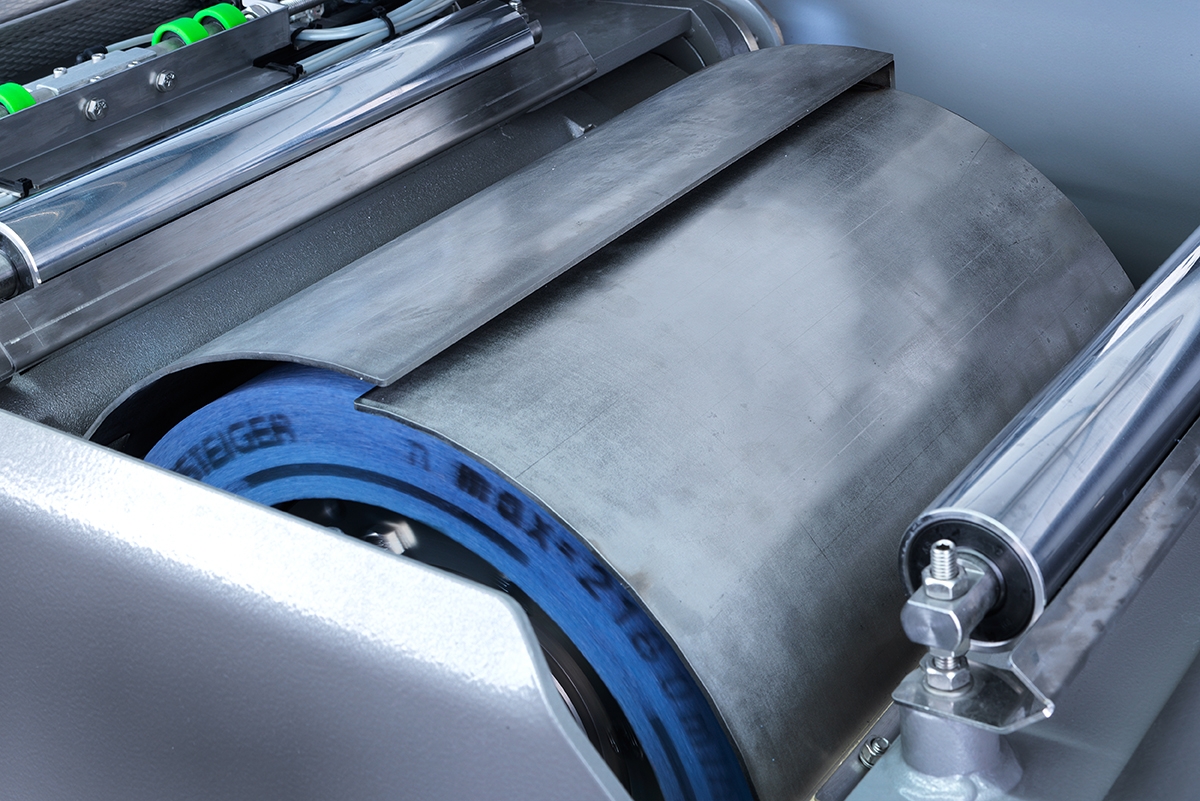

Stone cover Speciální režim - dokonalost od špičky k patě
Kryt brusného kamene je během procesu orovnávání uzavřen a okolí  tak zůstává čisté.  Ve speciálním režimu je struktura broušena až ke špičce s maximální přesností.

3D struktury (volitelné)

Posuv diamantu orovnávací jednotky je vybaven servomotorem a vysoce přesným dvojitým lineárním vedením, který umožňuje úplné NC ovládání ve dvou osách. Tím se otevírají nové a jedinečné možnosti:

  • Broušení vysoce přesných závodních struktur
  • Broušení 3D konkávních nebo konvexních struktur
  • Broušení impozantních mikro a makro struktur
  • Rychlý, automatický posun diamantu během výměny brusného kamene nebo diamantu
  • Automatické měření vzdálenosti diamantu oproti brusnému kameni

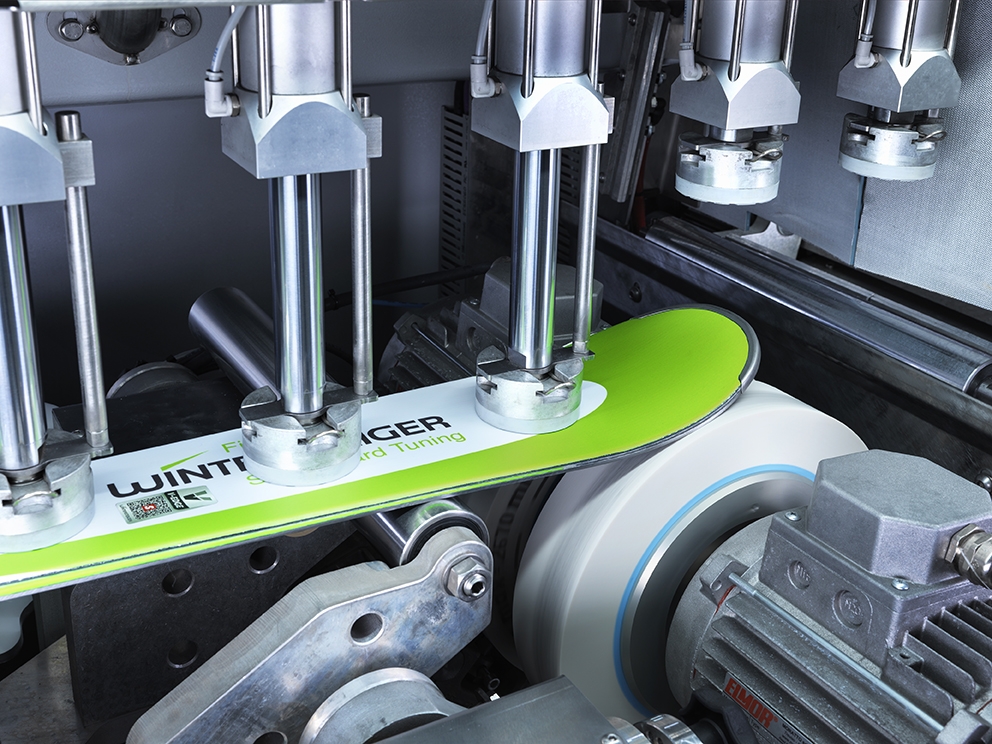

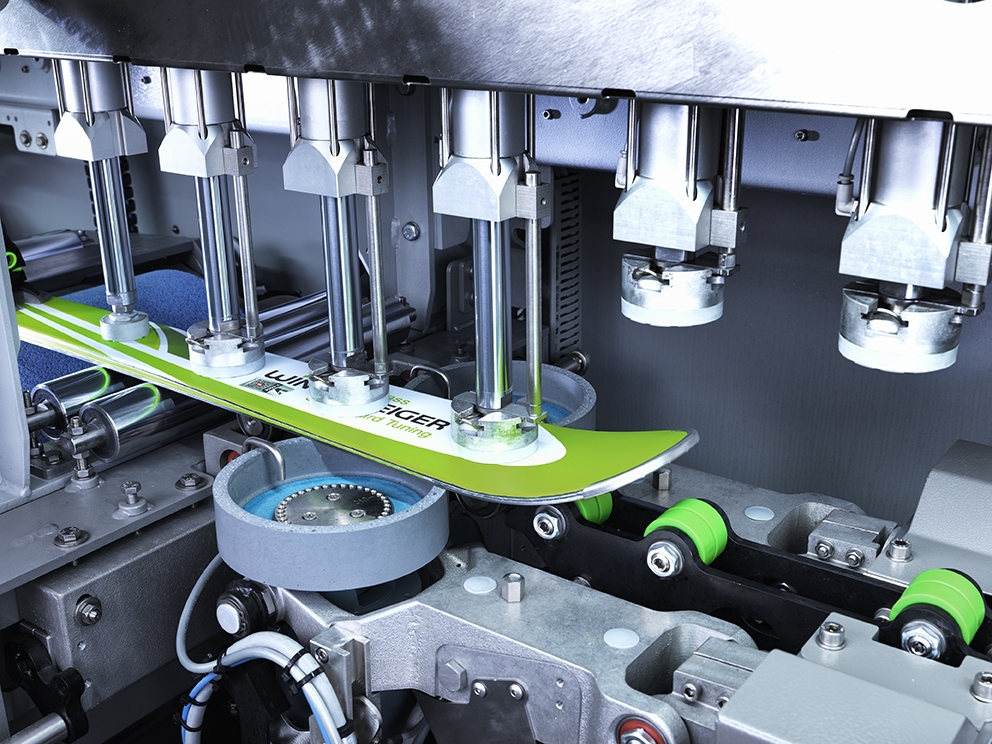

Modul keramických kotoučů

Špičkové broušení keramickými disky

Unikátní technologie Ceramic Disc Finish, kterou společnost WINTERSTEIGER už 25 let zdokonaluje, neustále upevňuje svojí vedoucí pozici nejen ve světě ski servisu, ale také u výrobců lyží a v neposlední řadě také v závodním oddělení.

Jupiter nabízí 2 možnosti nastavení úhlů:

Manuální nastavení úhlů:

Pomocí knobu lze snadno vybrat ze 7 různých kombinací úhlů (boční a spodní hrana) a brousit s reprodukovatelnou přesností.

Digitální nastavení úhlů:

S digitálním nastavením úhlů máte nekonečné možnosti. Hrany jsou broušeny v konstantních úhlech po celé délce lyže. Úhly nastavují dva elektromotory pouhým stisknutím tlačítka displeje. Celý proces je plně automatický s možností „automatického rozpoznávání lyží“.

Vaše výhody:

  • Perfektní kombinace: jeden modul pro broušení bočních a spodních hran
  • Přesná geometrie hran, přesný úhel broušení, hladký a konzistentní výbrus po celé délce hrany od špičky k patě
  • Díky oscilace keramických kotoučů je velmi šetrná k hranám, nedochází k nadměrnému odběru materiálu a tím prodlužuje životnost hran
  • Rychlé a snadné nastavení úhlu
  • Maximální flexibilita díky 7 různým kombinacím úhlů, respektive  neomezeným možnostem elektronického nastavení úhlů

Inovace: Tune-Pilot

Upravená sjezdovka, all-mountain, freeskiing nebo závody: různé sjezdovky vyžadují různé modely lyží. Rekreační, výkonostně sportovní nebo závodní lyžař? Carvingový oblouk, smýkaný nebo něco mezi? Různé lyžařské schopnosti v kombinaci s různými modely lyží vyžadují odlišnou přípravu hran. WINTERSTEIGER má řešení - Tune-Pilot s možností V-Edge, variabilní geometrie hran pro lepší edge grip, méně fyzické námahy a 100% výkon.

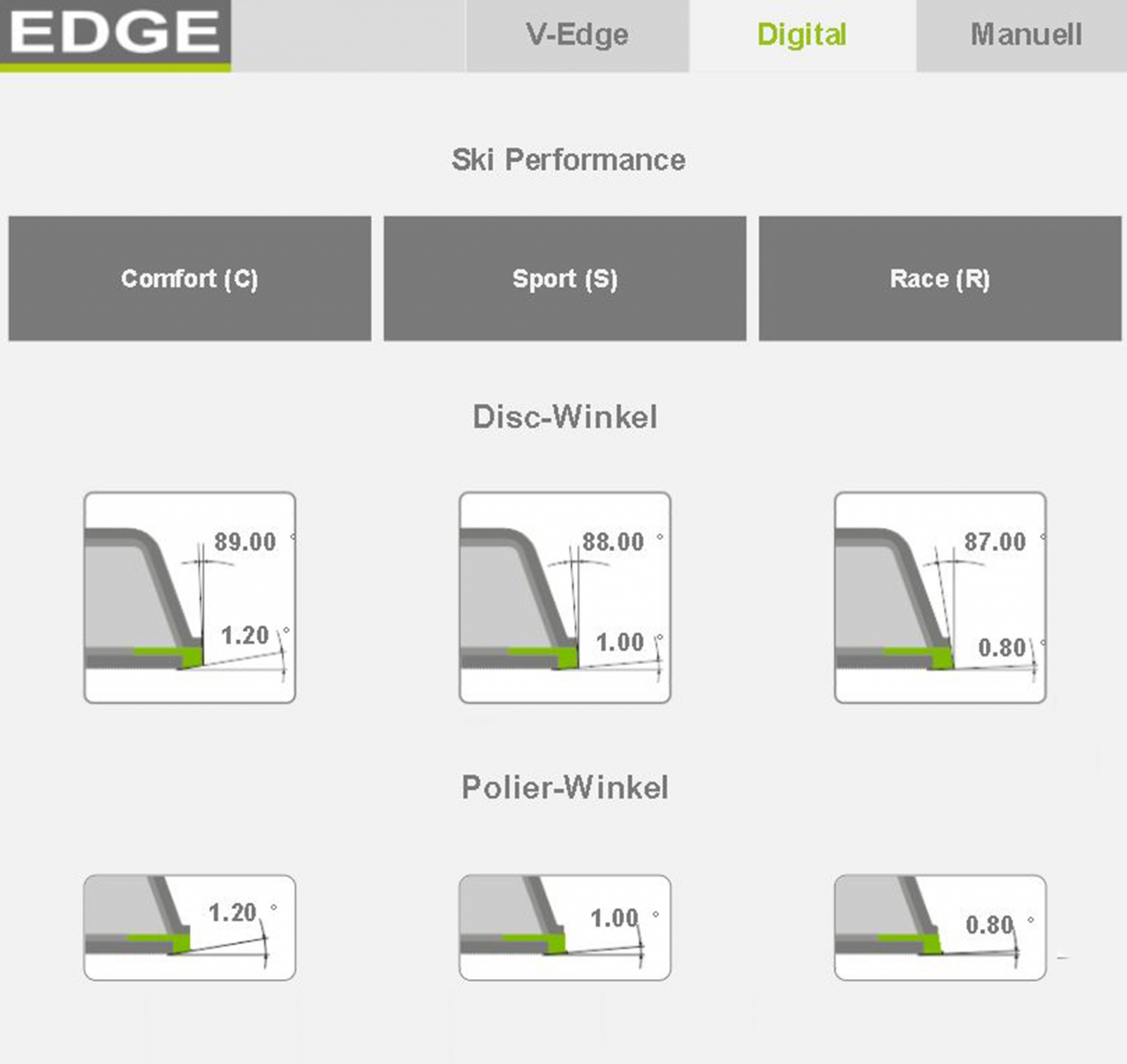

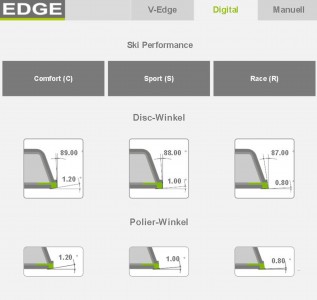

Nastavení parametrů broušení hran: rychlé a jednoduché

Tuning hran na míru a nastavení jednotlivých parametrů (boční a spodní úhel) jsou extrémně jednoduché. Tune-Pilot vám navrhne ideální nastavení bez ztráty času, bez komplikovaných úprav a s opakovatelnou přesností. V Tune-Pilot jsou předdefinovány tři výkonnostní kategorie:

Comfort Sport Race
  • Snadné ovládání a kontrola, optimální edge grip, snadné lyžování
  • Pro výkonnostně sportovní lyžaře, silný edge grip, sportovně dynamické lyžování
  • Pro vrcholové a závodní lyžaře, agresivní edge grip, dynamické lyžování
  • Použití: upravený svah při střední rychlosti, all-mountain, freeskiing

  • Použití: univerzální použití za všech podmínek, upravený svah nebo all-mountain
  • Použití: vysoká rychlost, dlouhé a krátké oblouhy, převážně pro upravený svah





Technické inovace:

  • Kónická příruba keramických disků pro ještě vyšší přesnost
  • Orovnávací diamanty pro čištění a orovnávání keramických disků (volitelné)
  • Keramické disky lze v případě potřeby vyvážit (volitelné)
  • Soft start - keramické disky k hraně přijíždí zastavené, teprve při dosednutí na hranu se roztočí (volitelné)


Modul leštění / polish



Vytvořte hranu, která je dokonale vyleštěná!

Lešticí modul, který je přesně přizpůsoben keramickým diskům, dodává hranám finální tuning. Výsledkem je viditelně a fyzicky dokonalá hrana bez nutnosti dalšího dokončování.

Vaše výhody:

  • Finální leštění pro dokonalou spodní hranu, ideální doplněk k modulu keramických disků
  • Dokonale vyleštěná spodní hrana od špičky k patě
  • Možnost leštění pouze spodní hrany v kontaktních bodek špičky a paty nebo celé délky spodní hrany
  • 2 varianty nastavení úhlu:

               - Manuální nastavení: pomocí knobu; nabízí širokou škálu možností úhlování korespomdující úhlování keramických disků
               - Digitální nastavení (volitelné): pohodlné elektronické nastavení úhlu, dokonale synchronizované s modulem keramických disků

  • Keramické disky lze v případě potřeby vyvážit (volitelné)

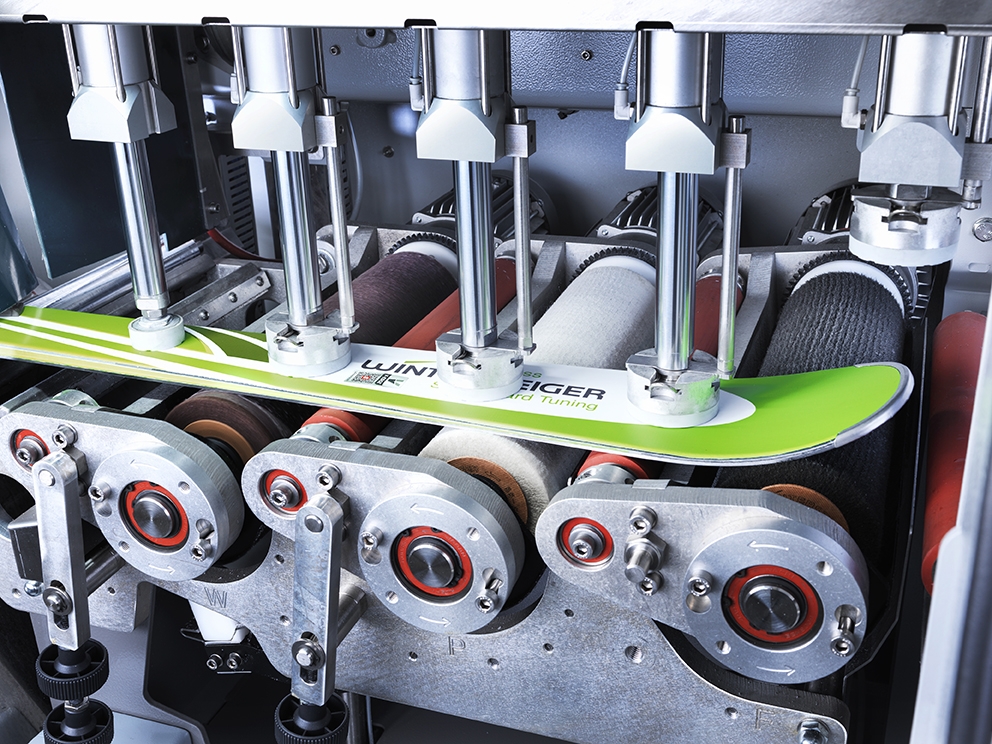

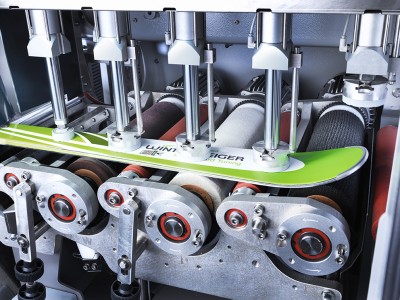

Modul voskování a leštění / finish



Sofistikovaná technologie voskování a leštění na třech oscilujících válcích ve třech krocích.

Proces začíná voskováním za horka, kdy voskovací válec rovnoměrně nanáší vosk na skluznici. Voskovací válec se rychle a ekonomicky zahřívá, čímž je zajištěno, že modul je rychle připraven k použití. Přesná regulace teploty zajišťuje stálou kvalitu. Poté následuje předleštění a finální leštění, kdy je odstraněn přebytečný vosk. To eliminuje časově náročné finální kartáčování.

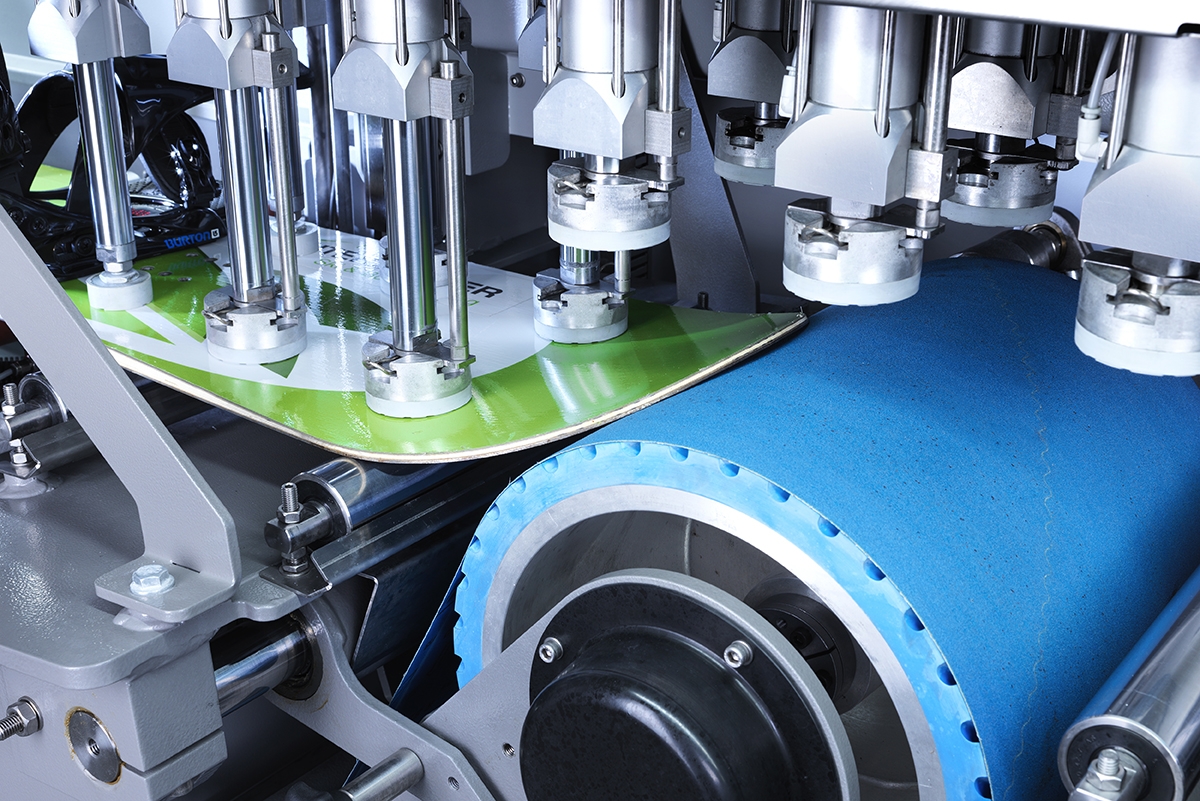

Modul brusného  pásu




Modul pásu ideálně doplňuje modul brusného kamene. Vyžaduje-li servis lyží nebo snowboardu předbroušení, brusný pás zajistí efektivní pracovní postup a pomůže vám dosáhnout vyšší kapacity servisů, zejména u zákaznických lyží. Servo-pneumatická regulace tlaku broušení zajišťuje konzistentní úběr materiálu a optimální přípravu pro broušení brusným kamenem. Modul pásu je také ideální pro tuning snowboardů.

Přítlačné písty mohou v případě potřeby při broušení snowboardů střídavě vyvíjet zvýšený tlak na levou nebo pravou stranu desky, což umožňuje optimální broušení celé plochy snowboardu.

  • Ideálně doplňuje modul brusného kamene
  • Vyšší účinnost pro zákaznické lyže a snowboardy
  • K dispozici jsou různé tvrdosti kontaktních válců
  • Oscilace modulu pro delší intervaly výměny pásů
  • Automatické strhávání pásu pro okamžité použití po jeho výměně

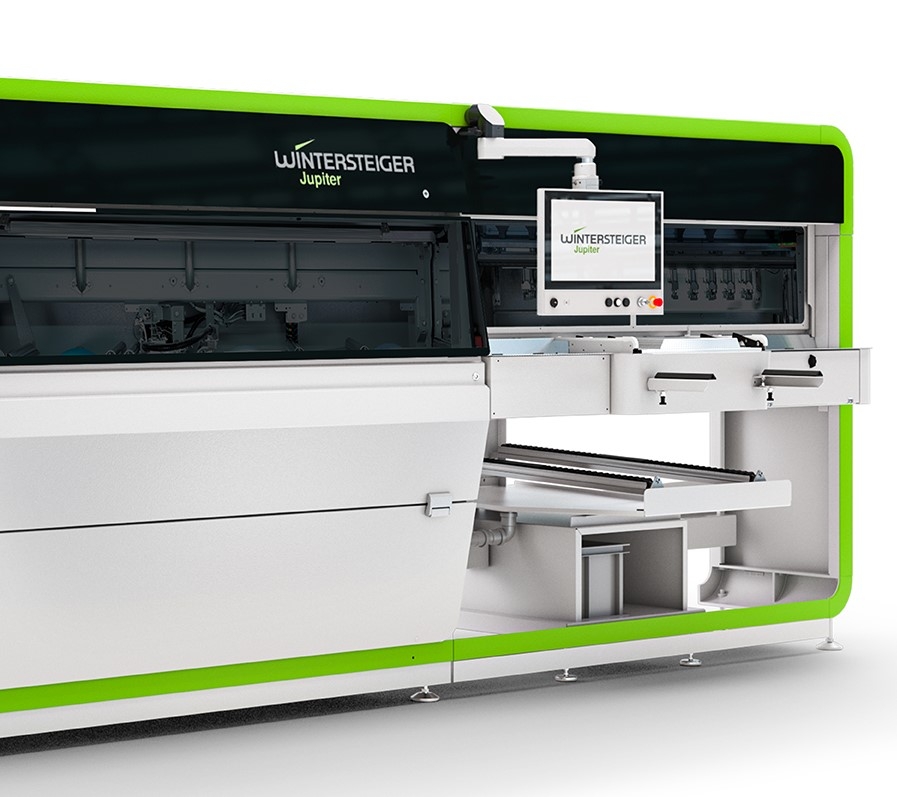

Individuální design

Jupiter dokazuje svou rozmanitost nejen z hlediska technologie a vybavení, ale také vizuálně: na výběr jsou k dispozici 3 různé designové balíčky, které nabízejí spoustu designové svobody.

Standard Design: funkční a nadčasový Advanced Design: Ideální kombinace designu a funkce Top Class Design: Výrazný, moderní trendy design.

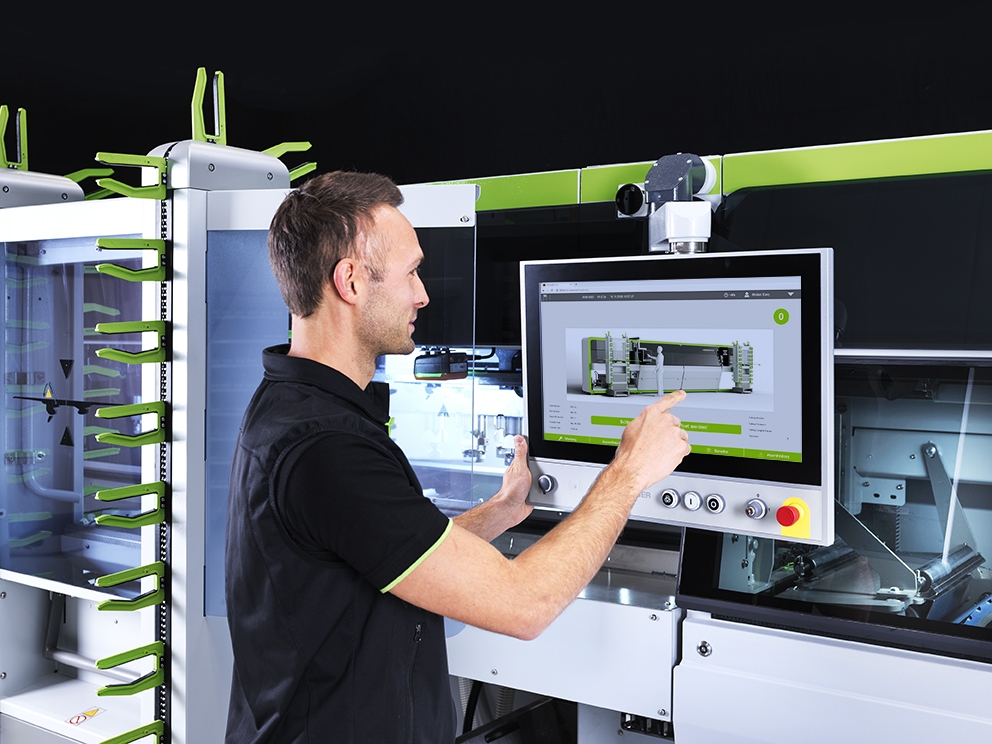

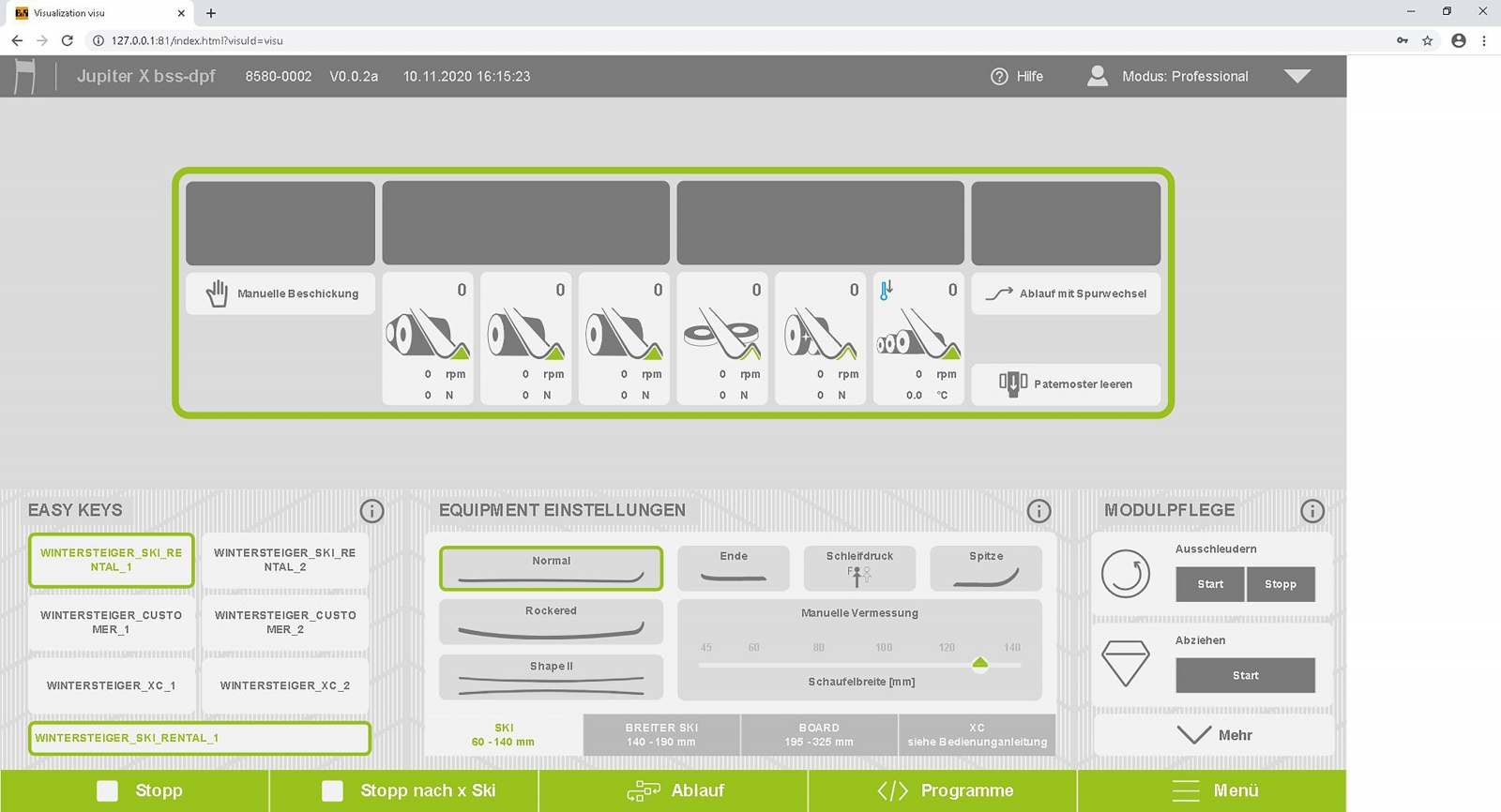

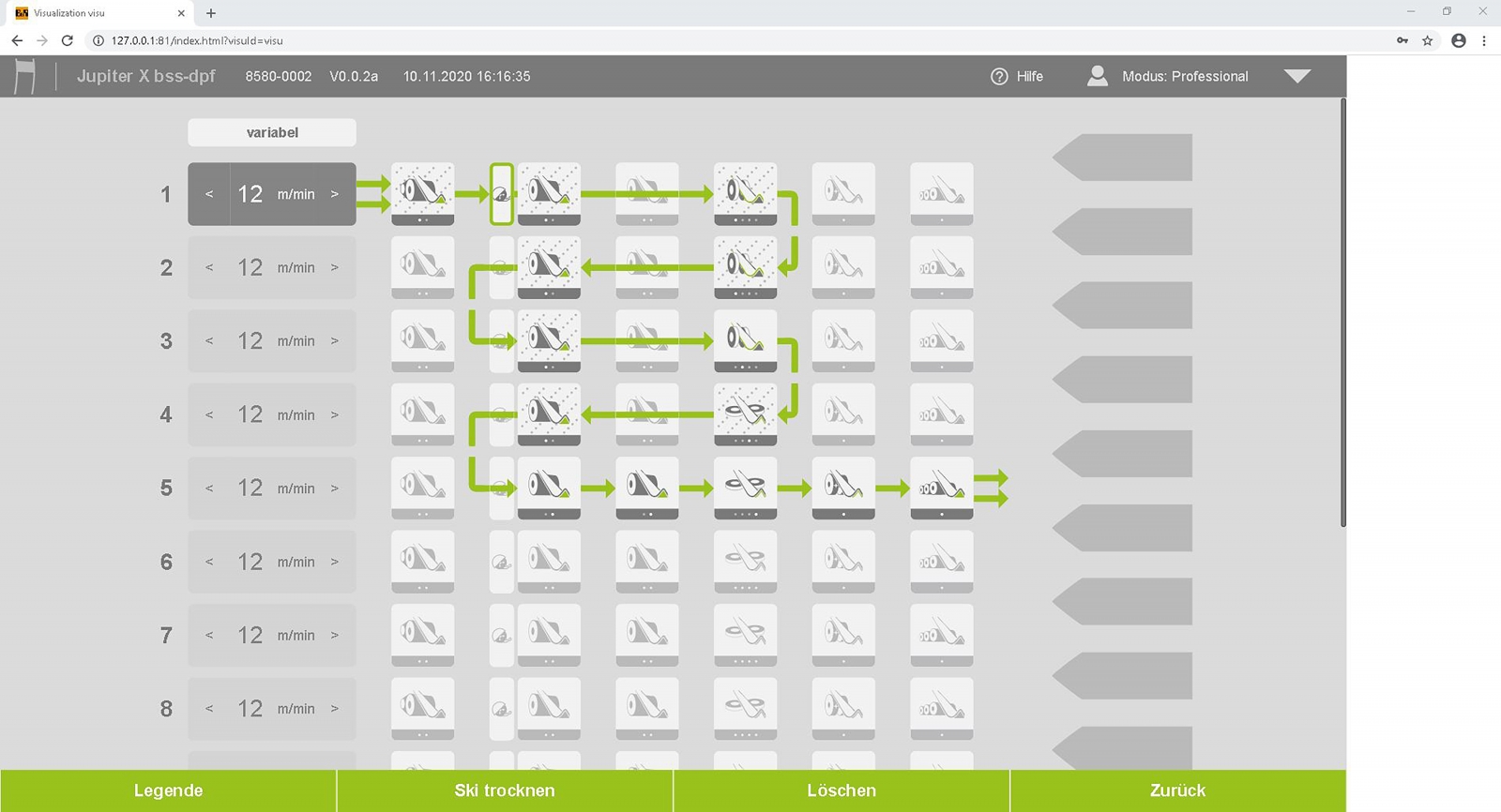

Digitální řešení: Připraveno pro budoucnost

S digitálními řešeními Jupiter přebírá další úkoly. Porovnává data se softwarem Easyrent pro půjčovnu  a zpřístupňuje data na smartphonu, tabletu nebo PC prostřednictvím cloudu. Automaticky rozpozná lyže a nahrajě uložené parametry broušení.

Online připojení ke stroji a softwaru Easyrent pro půjčovny

Easyrent je schopen ukládat data a parametry specifické pro konkrétní lyže (délku, kategorii lyží atd.). Po vložení lyží do stroje se automaticky naskenuje čárový kód Easyrent na lyžích a jejich broušení probíhá dle předem stanovených uložených parametrů. Záznamy parametrů lyží a jejich broušení jsou ukládány v Easyrentu, aby mohly být přesně reprodukovány při příštím servisu.

Podpora prostřednictvím vzdálené podpory

Jupiter může být vybaven vzdáleným servisem, což znamená, že oddělení technického zákaznického servisu má přímý přístup ke stroji prostřednictvím online připojení a dokáže včas detekovat chyby, odstraňovat poruchy a doporučit údržbu.

Dashboard pro monitorování a analýzu dat ze stroje

Přehledné menu pro sledování a analýzu dat ze stroje, jeho využití, spotřeby apod. Data můžete sledovat buď přímo na ovládacím panelu, nebo díky  cloudovému připojení také na vašem smartphonu, tabletu nebo PC.

Data, která můžete sledovat:

  • Počet servisů za den, týden, měsíc apod.
  • Stav opotřebení spotřebního materiálu a statistiky
  • Pokyny pro údržbu
  • Analýza využití stroje
  • Další analyzy a funkce

Rozpoznávání lyží a proces zpracování

S možností „automatického rozpoznávání lyží (Jupiter X)“ se veškeré parametry broušení (průběh broušení, úhly, struktura) nastaví plně automaticky a lyže jsou broušeny podle vybrané výkonnostní kategorie. Ve verzi stroje Jupiter M / L se pro rozpoznávání lyží používá ruční skener.

Rozpoznávání lyží s připojením Easyrent



  • Každá lyže uložená v databázi Easyrent je vybavena čárovým kódem
  • V Easyrentu jsou lyže zařazeny do kategorií (Comfort, Sport, Race), a to buď importem údajů od výrobce nebo přiřazením v databázi
  • Jupiter načte čárový kód a lyže jsou broušeny dle přiřazené kategorie
  • Individuální změny v broušení konkrétní lyže jsou uloženy do systému Easyrent a jsou tak v budoucnu jednoduše reprodukovatelné. Každé lyže jsou tak jedinečné!


Rozpoznávání lyží bez připojením Easyrent



  • Každá lyže je označena odolnou nálepkou s QR kódem, jedinečným kódem pro jednu ze třech kategorií - Comfort, Sport a Race
  • Jupiter načte čárový kód a lyže jsou broušeny dle přiřazené kategorie


Inovace V-Edge - maximální zážitek z lyžování

S možností „automatického rozpoznávání lyží“ probíhají změny úhlů hran v režimu V-Edge plně automaticky. Boční a spodní hrany jsou broušeny pod proměnlivým úhlem po celé délce lyže.  Hrany ve střední části lyže jsou broušeny pod menším úhlem pro optimální vedení a maximální edge grip na zmrzlém sněhu a ledu, zatímco oblast špičky a paty pod většim úhlem pro snadnější nástup do oblouku a vedení lyží. V-Edge kromě zcela nového lyžařského zážitku výrazně zvyšuje bezpečnost.

Broušení s technologií V-Edge probíhá zcela nezávisle na délce a šířce lyže, a to buď  na základě předdefinovaných parametrů, nbeo vámi zadaných požadavků, které lze uložit pro další použití. Modul keramických disků vybavený technlogií V-Edge zároveň ovládá i modul leštění / polish.

V-Edge a Tune-Pilot

Tune-Pilot nabízí broušení s technologií V-Edge podle třech výkonostních kategorií (Comfort, Sport, Race). Výsledkem jsou optimálně nabroušené hrany pro maximální lyžařský zážitek, bez ohledu na úroveň dovedností lyžaře. S předdefinovanými parametry broušení snadno a rychle dosáhnete nejlepšího výsledku.

Technická data

Účel použití

Standard vkládání

Racing verze

Délka lyží min. - max.

 90 - 195 cm

(215 cm při manuálním vkládání)

 90 - 220 cm

(240 cm při manuálním vkládání)

Šířka lyží min. - max. 60 - 140 mm (se středem max. 115 mm)
Délka snowboardu min. - max.

 90 - 195 cm

(215 cm při manuálním vkládání)

90 - 220 cm

(240 cm při manuálním vkládání)

Šířka snowboardu min. - max.

195 - 330 mm

keramické broušení od 210 mm; Trim Cut max. 325 mm

Délka běžek min. - max.

90 - 195 cm

(215 cm při manuálním vkládání)

 90 - 220 cm

(240 cm při manuálním vkládání)

Šířka běžek min. - max. 35 - 60 mm
Délka širších lyží min. - max.  90 - 195 cm

(215 cm při manuálním vkládání)

90 - 220 cm

(240 cm při manuálním vkládání)

Šířka širších lyží min. - max.

140 - 190 mm

Trim Cut 140 - 175 mm

 Modul brusného pásu
 Brusný pás 350 x 1600 mm
 Modul brusného kamene
 Brusný kámen Ø 350 x 350 mm
 Modul keramických disků
 Keramický disk

Ø 154 x 40 mm

Ø 150 x 40 mm pro dětské lyže

 Úhel broušení boční hrany - manuálně / elektronicky 89° - 87° (+/- 0,25°) / 90° - 85° (+/- 0,2°)
 Úhel broušení spodní hrany - manuálně / elektronicky 0,75° - 3° (+/- 0,25°) / 0,5° - 3° (+/- 0,2°)
 Modul leštění / polish
 Leštící kámen Ø 250 x 50 mm
 Úhel leštících kamenů - manuálně / elektronicky 0,75° - 3° / 0,5° - 3°
 Modul voskování / finish
 Válec leštění Ø 100 x 350 mm
 Posuv
 Rychlost posuvu   5 - 16 m/min



Jupiter M/L M/L sd M/L sdp M/L sdpf
Váha 2270 kg 2840 kg 3710 kg
Objem chladící nádrže 300 l
Pracovní tlak 7 bar
Spotřeba stlačeného vzduchu 250 l/min 250 l/min 1200 l/min
Hlučnost 67,3 dB (A)
Jmenovité napětí 3/N AC 400 - 415 V, 50 Hz
Jmenovitý proud 15,2 A 16,8 A 21,4 A
Výkon 10 kW 11,6 kW 13,9 kW
Maximální kapacita (párů lyží/hod.) až 30
Rozměry stroje
Počet modulů Délka stroje se standardním vkládáním Délka stroje s Racing vkládáním
1 x 2 moduly 5645 mm  6145 mm
1 x 3 moduly 6400 mm  7000 mm
2 x 2 moduly 7240 mm  7740 mm







Jupiter X X sd X sdp X sdsp X bsdsp X ssdpf X sdsppf
Váha 3050 kg 3630 kg 4370 kg 4970 kg 4860 kg 5390 kg
Objem chladící nádrže 300 l 300 l 300 l 400 l 400 l 400 l
Pracovní tlak 7 bar
Spotřeba stlačeného vzduchu 250 l/min 250 l/min 250 l/min 250 l/min 1200 l/min 1200 l/min
Hlučnost 67,3 dB (A)
Jmenovité napětí 3/N AC 400 - 415 V, 50 Hz
Jmenovitý proud 17 A 18,6 A 24,3 A 29 A 28,5 A 30,8 A
Výkon 10,5 kW 12,1 kW 16,5 kW 21,6 kW 19,6 kW 21,2 kW
Maximální kapacita (párů lyží/hod.) až 70
Rozměry stroje
Počet modulů Délka stroje se standardním vkládáním Délka stroje s Racing vkládáním
1 x 2 moduly 5995 mm  6495 mm
1 x 3 moduly 6750 mm  7250 mm
2 x 2 moduly 7570 mm  8070 mm
3 + 2 moduly 8345 mm 8845 mm
2 x 3 moduly 9100 mm 9600 mm
3 x 2 moduly 9185 mm 9685 mm
2 + 3 + 2 moduly 9940 mm 10440 mm
2 x 3 + 2 moduly 10695 mm 11195 mm
4 x 2 moduly 10780 mm 11280 mm
