Trim NC

Trim NC

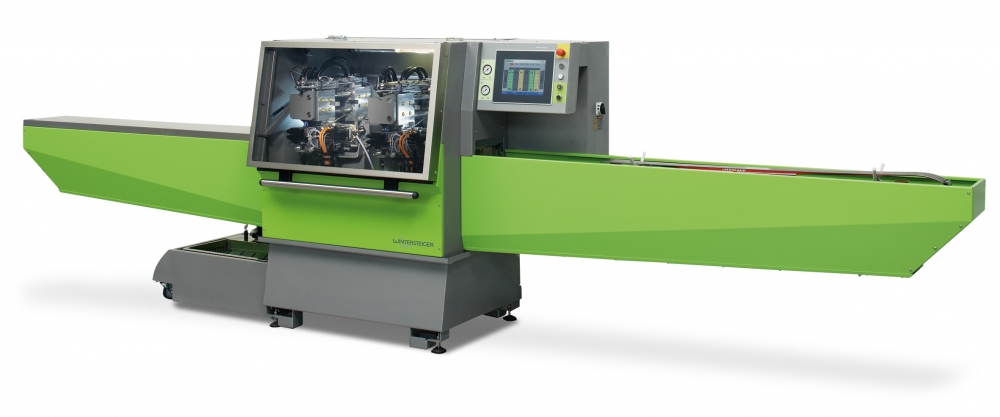

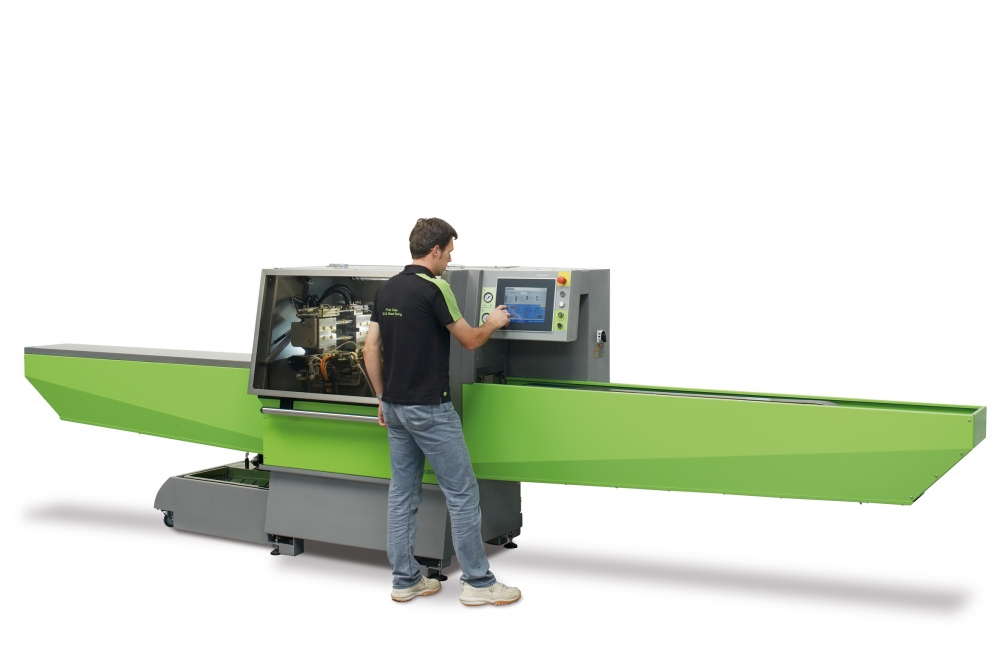

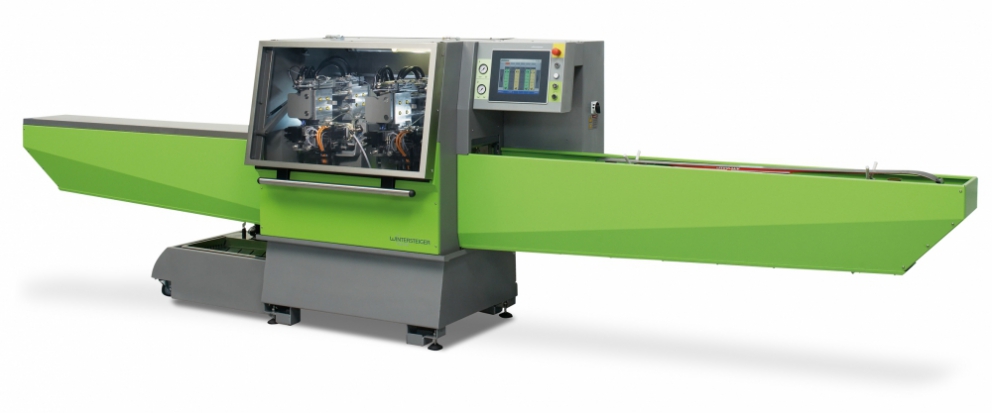

CNC řízený automatický stroj pro tuning hran lyží.

Wintersteiger působivě demonstruje svoji vedoucí pozici v race servisu pomocí automatického stroje Trim NC.

CNC-řízený Trim NC byl vyvinut v úzké spolupráci s lyžařskými federacemi a vývojovým oddělením předních výrobců závodních lyží. Ceramic Disc Finish umožňuje přesnou replikaci nejrůznějších kombinací úhlů.

Maximální přesnost

Trim NC umožňuje nastavit úhly v intervalech po 0,1°, přičemž spodní úhel 0,3 - 3 ° a boční úhel 83 - 90 °. Trim NC má pět programovatelných zón, kde mohou být nastaveny různé boční a spodní úhly po celé délce hrany lyže. Systém automatického rozpoznávání délky lyží umožňuje broušení stejného program pro různé délky lyží. Kromě toho, různé úhly mohou být broušeny na pravé a levé hraně lyže.

Tato vyspělá technologie umožňuje broušení lyží přizpůsobit individuálním potřebám lyžaře, a ne naopak.

Variabilní tlak

Servo-pneumatika kontroluje množství brusného tlaku po celé délce lyže, což zajišťuje rovnoměrný odběr materiálu. Nový software nyní umožňuje hladké nasazení keramického disku v kontaktním bodě s hranou lyže, bez ohledu na tvaru špičky a paty.

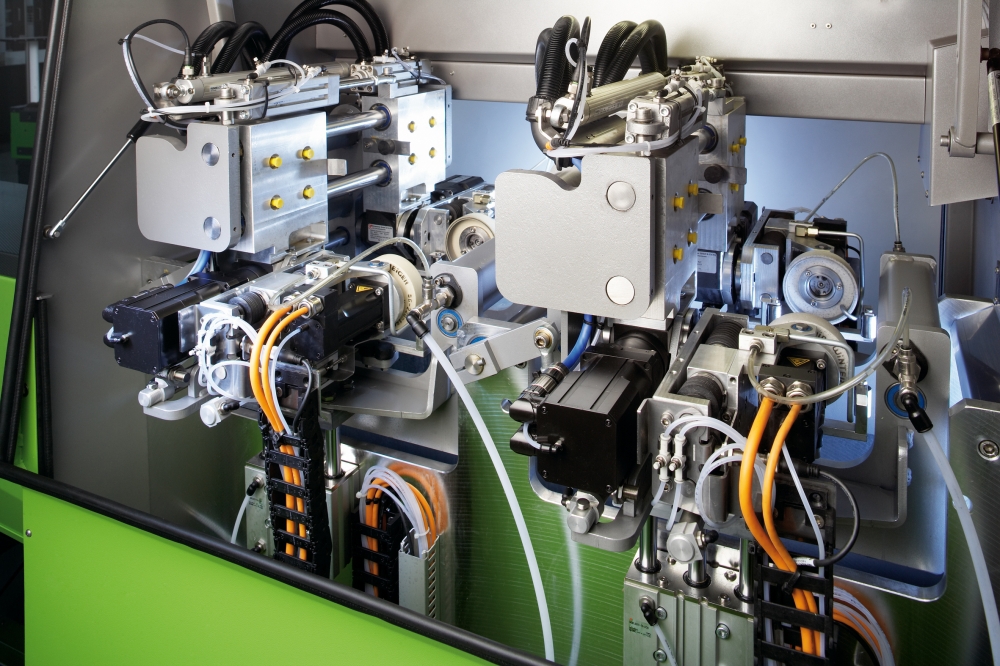

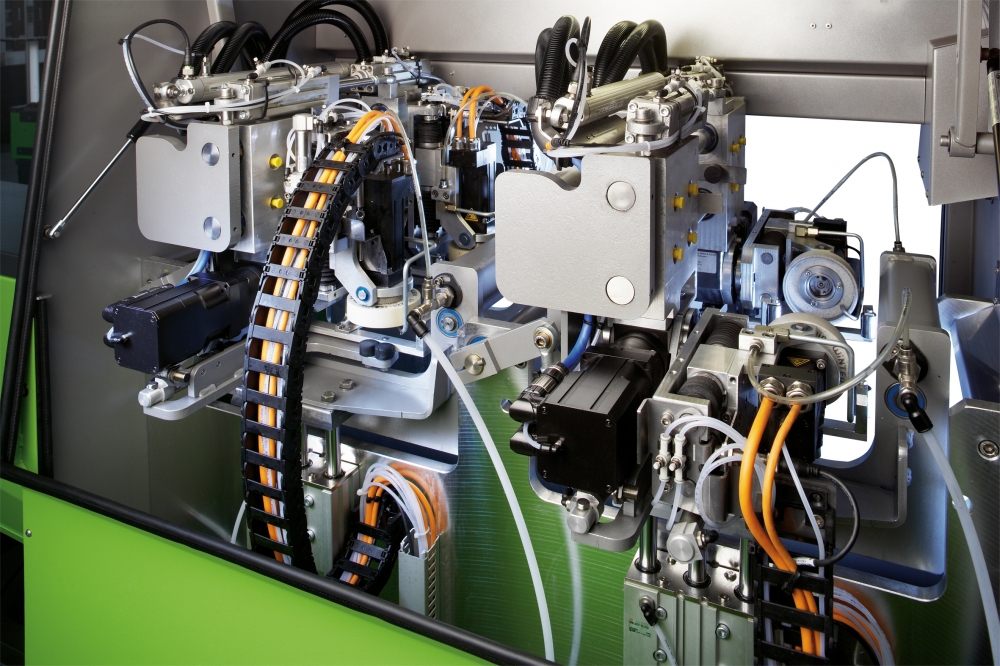

Trim NC Dual je vybaven dvěma diskovými jednotkami pro ještě vyšší výkon a flexibilitu. Druhá jednotka může být vybavena buď standardními keramickými disky pro ještě rychlejší broušení (1. jednotka brousí boční hranu, 2. jednotka brousí spodní hranu) nebo leštícími keramickými kotouči pro finální doleštění hran.

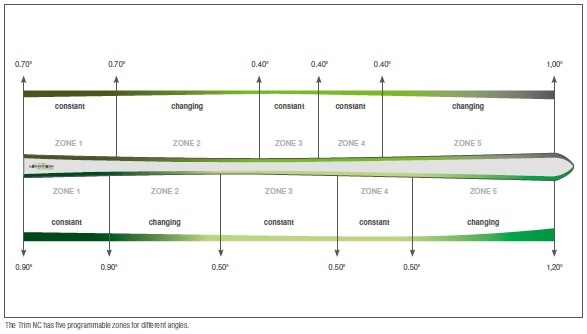

5 programovatelných zón pro nastavení různých bočních a spodních úhlů:

Dokonalý přehled

Rychlost posuvu, tlak a rychlost broušení jsou plně nastavitelné po celé délce lyže. To zaručuje nejlepší a nejpřesnější výsledek broušení. Lyže jsou broušeny skluznicí nahoru, což umožňuje průběžné sledování procesu broušení. Proces broušení je možné kdykoliv přerušit a/nebo přidat další cykly bez jakýchkoli potíží.

Kompletní přehled

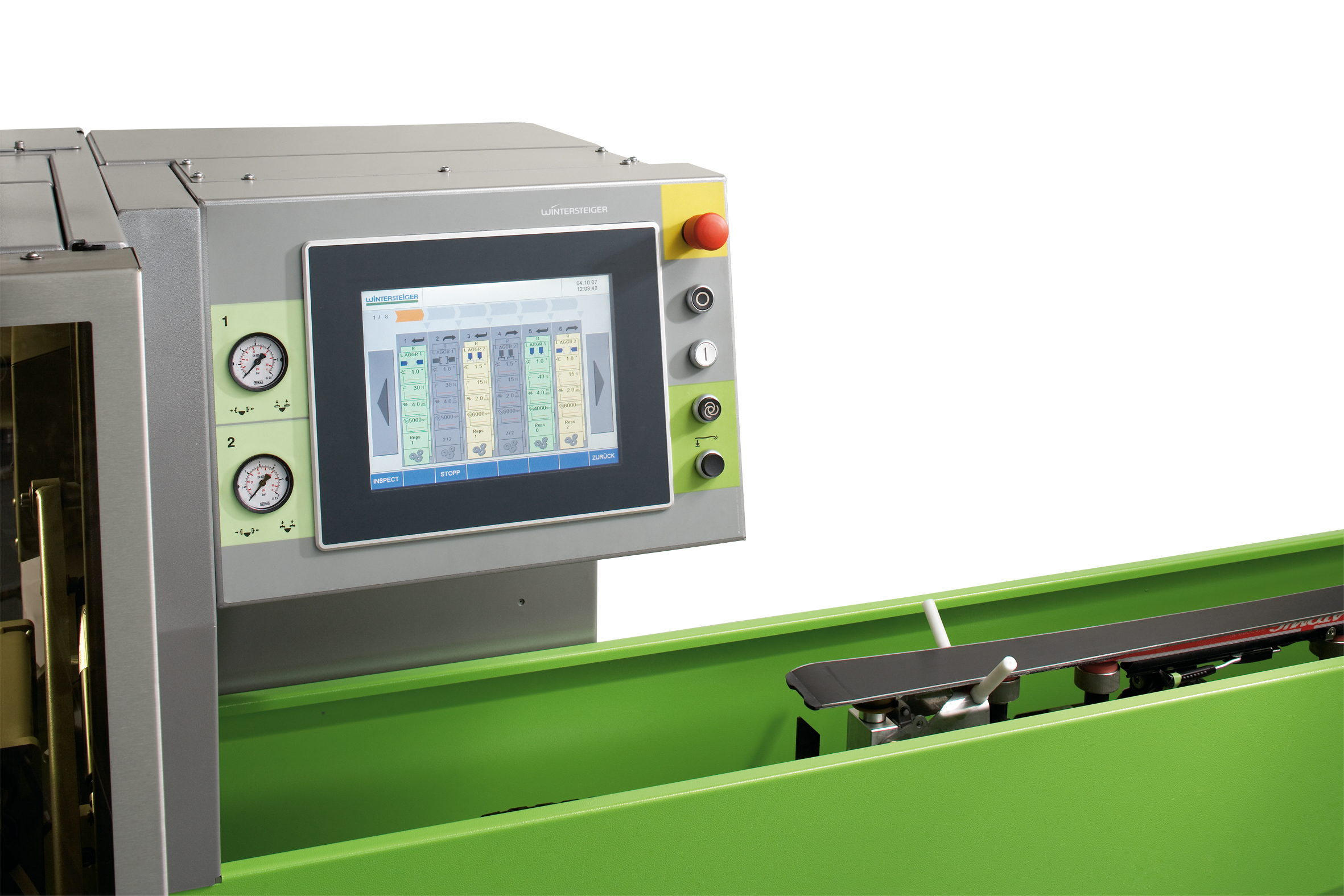

12 "dotykový monitor umožňuje jednoduché a snadné programování procesu broušení. Možnosti a hodnoty lze změnit jednoduchým dotykem na obrazovce. Programy mohou být individuálně sestaveny, uloženy a kdykoliv vyvolány zpět. Na displeji lze sledovat jednotlivé kroky procesu broušení, včetně všech hodnot.

Externí přenos dat

Rozhraní k externímu PC umožňuje přenos dat, přípravu statistik a databází, včetně uložených programů broušení a statistických informací. Nové brusné programy lze definovat během testování a následně přenést zpět do stroje.

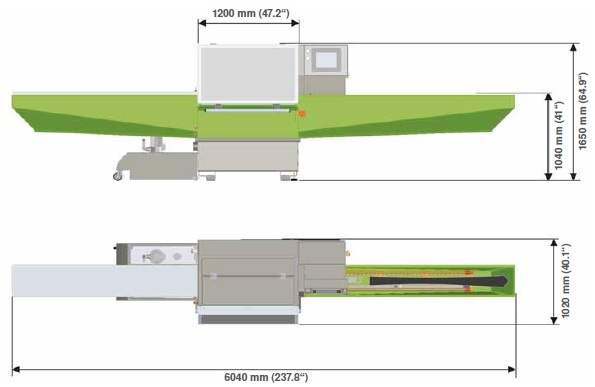

Technické specifikace:

Délka lyží 80 - 240 cm
Šířka lyží 45 - 180 mm
Boční úhel 83 - 90°
Spodní úhel 0,3 - 3°
Přesnost nastavení 0,1°
Počet zón pro odlišné úhlování 5
Keramický disk Ø 100 mm
Max. počet otáček keramických disků 6000 rpm
Max. rychlost posuvu 12 m/min.
Síla přítlaku keramických disků 5 - 50 N
Rozhraní k externímu PC volitelné
Hmotnost 850 kg (950 kg Trim NC Dual)
Objem chladící nádrže 100 L
Hlučnost 72 dB (A)
Výkon 3,8 kW (5,5 kW Trim NC Dual)
Jmenovité napětí 3/N AC 400-415 V, 50 Hz
Jmenovitý proud 10,6 A (15,6 A Trim NC Dual)
Jištění 16/20 A
Kompresor (není součástí stroje) 150 L/min. při 6 bar

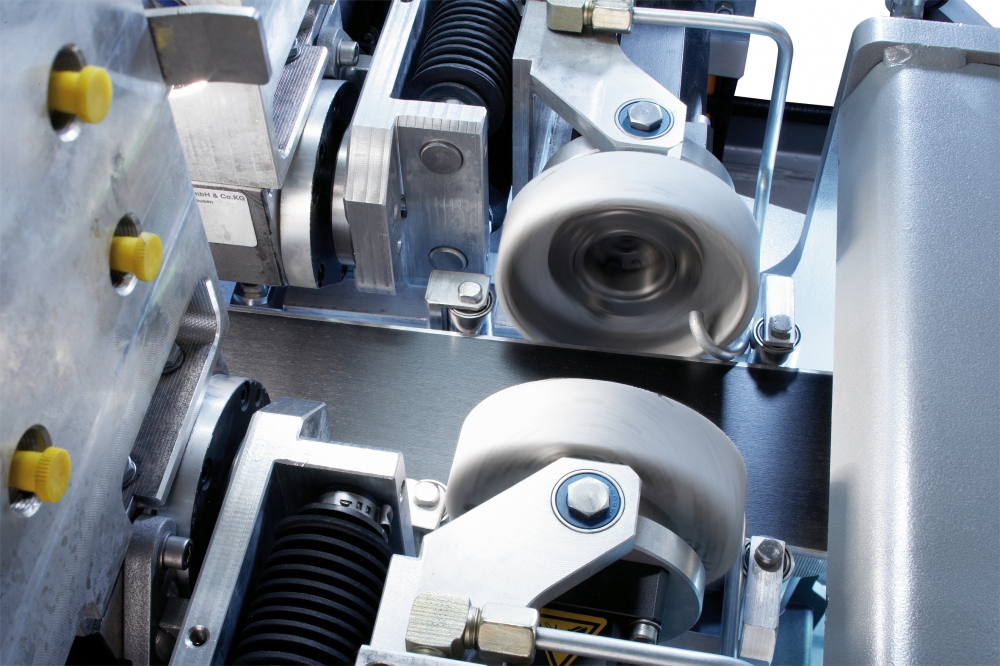

Broušení hran keramickými kotouči (Wintersteiger Ceramic Disc Finish)

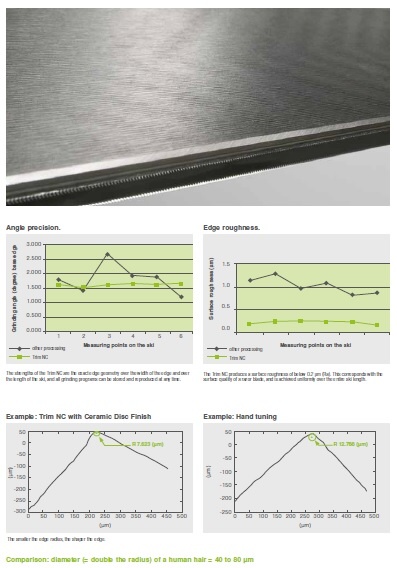

Technologie broušení bočních a spodních hran keramickými kotouči je naprosto totožná technologie, jakou používají výrobci lyží i závodní teamy. Tato patentovaná technologie broušení hran keramickými kotouči zajišťuje naprosto přesnou geometrii hrany, přesný úhel broušení, hladkost a konzistentní kvalitu po celé délce hrany lyže nebo snowboardu. Navíc metoda oscilace keramických kotoučů je velmi šetrná k hranám, kdy nedochází k nadměrnému odběru materiálu a tím prodlužuje životnost hran.

Výhody broušení hran keramickými kotouči:

  • Přesná geometrie hran
  • Přesný úhel broušení hran po celé délce lyže nebo snowboardu
  • Hladká a konzistentní kvalita broušení po celé délce hran
  • Nízký odběr materiálu = delší životnost hran
  • Lepší přilnavost na zmrzlém povrchu = větší bezpečnost
  • Delší životnost ostří hran
  • Snadnější držení na hraně = carving
  • Zlepšení točivosti
